106 smart.Turn Units
2.6 Units – V
o
rbohr
e
n C-A
c
hse

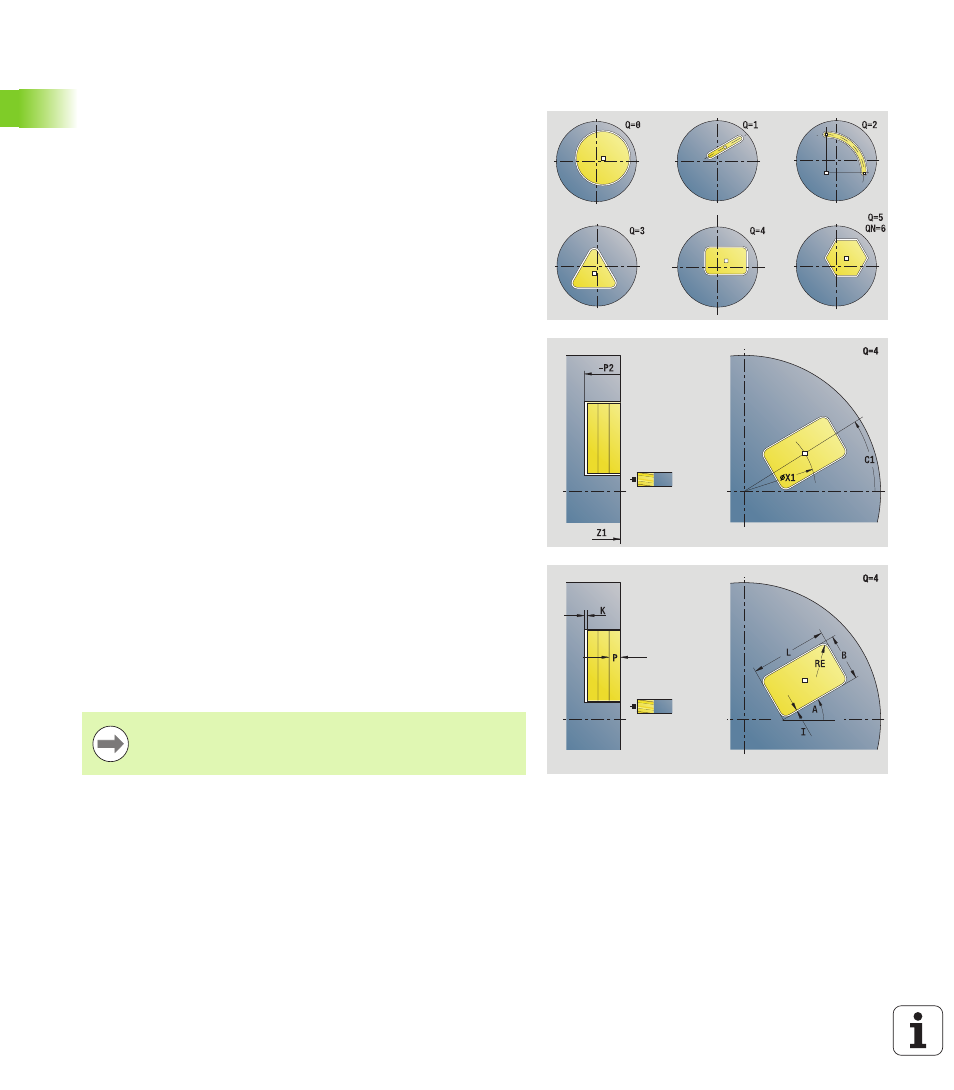

Unit „Vorbohren Taschenfräsen Figuren
Stirnfläche“
Die Unit ermittelt die Vorbohrposition und erstellt die Bohrung. Der
anschließende Fräszyklus erhält die Vorbohrposition über die in NF
abgelegte Referenz.
Unitname: DRILL_STI_TASC / Zyklen: G845 A1 (siehe Seite 357); G71
(siehe Seite 313)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Bohren
 beeinflusste Parameter: F, S
Formular Figur
Q
Figurtyp
 0: Vollkreis
 1: lineare Nut
 2: zirkulare Nut
 3: Dreieck
 4: Rechteck, Quadrat
 5: Vieleck
QN Anzahl Ecken Vieleck – nur bei Q=5 (Vieleck)
X1 Durchmesser Figurmittelpunkt
C1 Winkel Figurmittelpunkt
Z1 Fräsoberkante
P2 Figurtiefe
L Kantenlänge/Schlüsselweite
 L>0: Kantenlänge
 L<0: Schlüsselweite (Innenkreisdurchmesser) beim
Vieleck
B Rechteckbreite
RE Verrundungsradius
A Winkel zur X-Achse
Q2 Drehsinn Nut – nur bei Q=2 (zirkulare Nut)
 cw: im Uhrzeigersinn
 ccw: gegen Uhrzeigersinn
W Winkel Endpunkt Nut – nur bei Q=2 (zirkulare Nut)
Programmieren Sie nur die für den gewählten Figurtyp
relevanten Parameter.
