478

DIN-Programmierung für die Y-Achse

6.1 Y

-A

c

hsk

o

nt

ur

en – Gr

undlag

en

6.1

Y-Achskonturen – Grundlagen

Lage der Fräskonturen

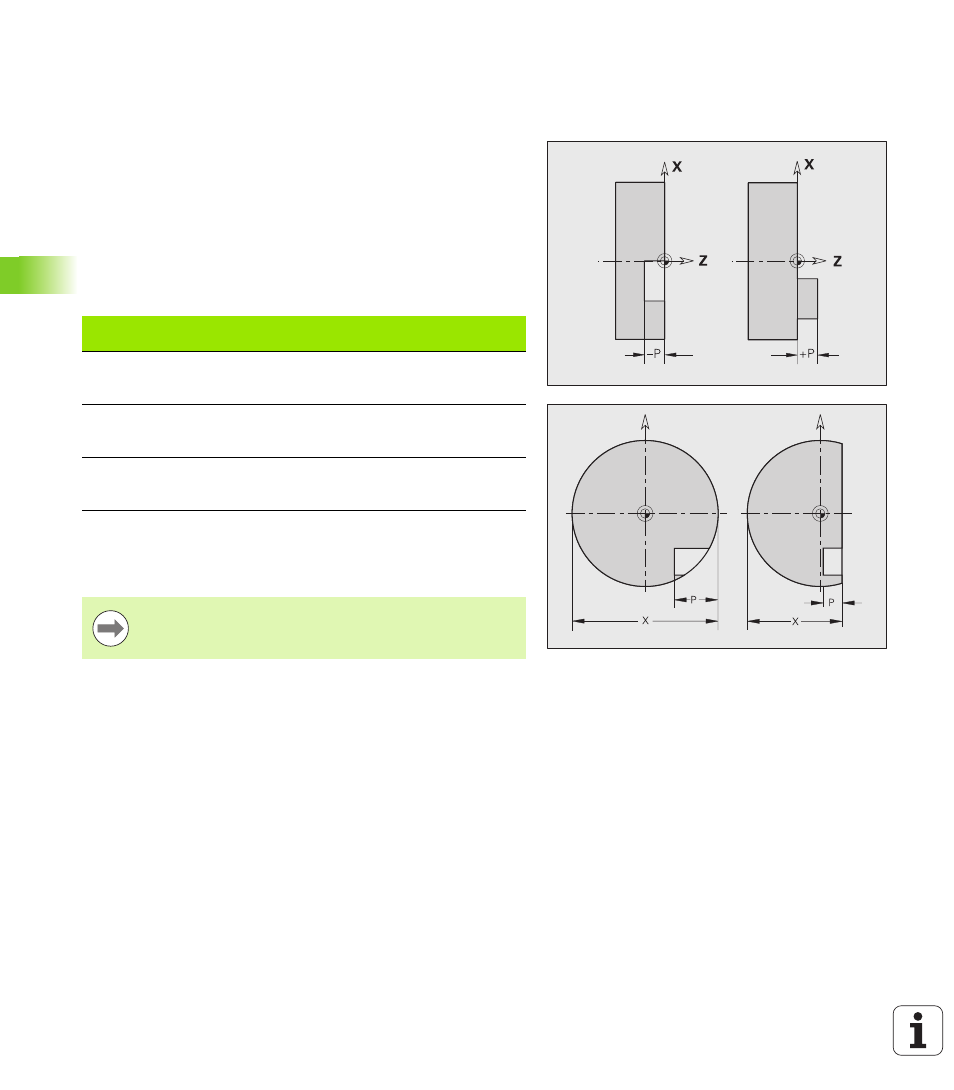

Die Referenzebene bzw. den Referenzdurchmesser definieren Sie in
der Abschnittskennung. Die Tiefe und Lage einer Fräskontur (Tasche,
Insel) legen Sie wie folgt in der Konturdefinition fest:

mit Tiefe P im vorab programmierten G308

alternativ bei Figuren: Zyklusparameter Tiefe P

Das Vorzeichen von „P“ bestimmt die Lage der Fräskontur:

P<0: Tasche

P>0: Insel

X: Referenzdurchmesser aus der Abschnittskennung

Z: Referenzebene aus der Abschnittskennung

P: Tiefe aus G308 oder aus der Figurbeschreibung

Lage der Fräskontur
Abschnitt

P

Oberfläche

Fräsgrund

STIRN

P<0

P>0

Z

Z+P

Z+P

Z

RUECKSEITE

P<0

P>0

Z

Z–P

Z–P

Z

MANTEL

P<0

P>0

X

X+(P*2)

X+(P*2)

X

Die Flächenfräszyklen fräsen die in der Konturdefinition
beschriebene Fläche. Inseln innerhalb dieser Fläche
werden nicht berücksichtigt.
