300 DIN-Programmierung
4.1
9
Gewindezyklen

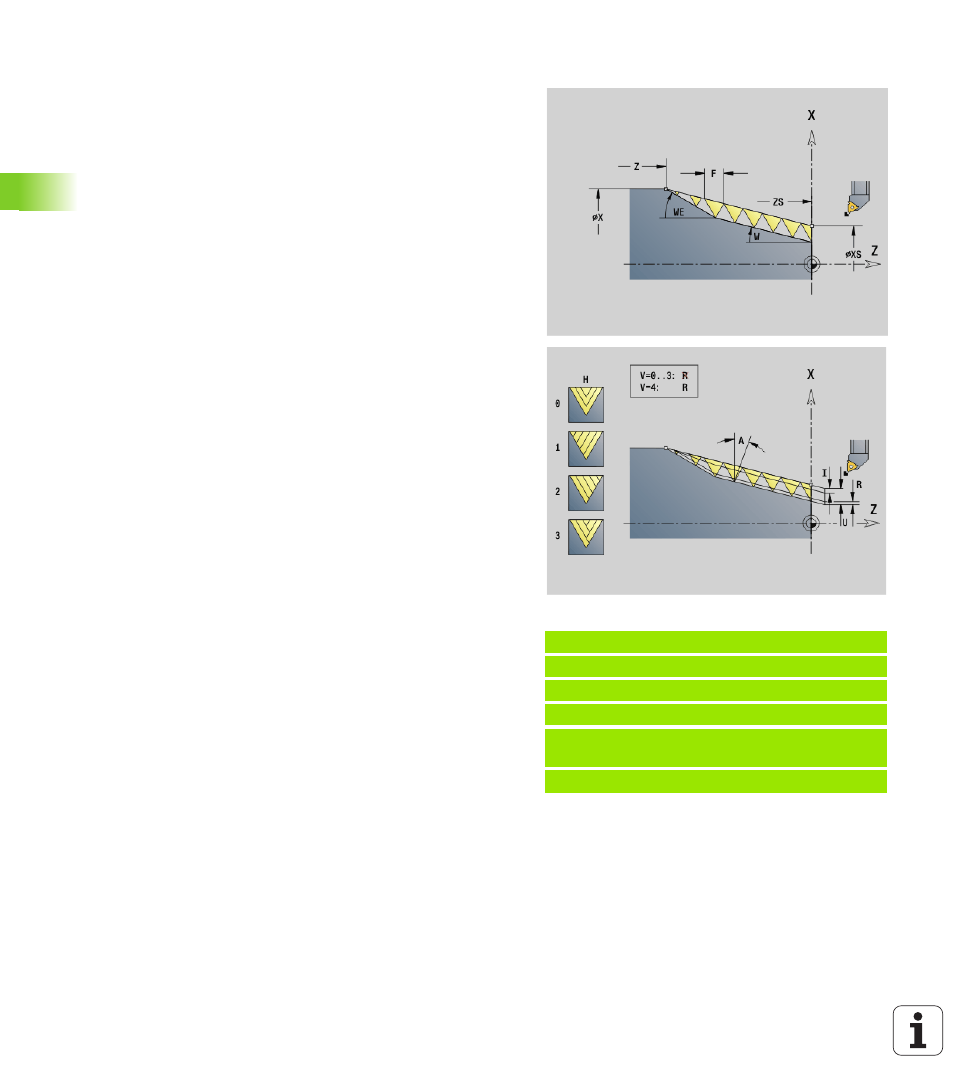

Kegliges API-Gewinde G352
G352 erstellt ein ein- oder mehrgängiges API-Gewinde. Die
Gewindetiefe verringert sich am Auslauf des Gewindes.
Beispiel: G352
%352.nc
[G352]
N1 T5 G97 S1500 M3
N2 G0 X13 Z4
N3 G352 X16 Z-28 XS13 ZS0 F1.5 U-999
WE12
ENDE
Parameter
X
Endpunkt Gewinde (Durchmessermaß)
Z Endpunkt Gewinde
XS Anfangspunkt Gewinde (Durchmessermaß)
ZS Anfangspunkt Gewinde
F Gewindesteigung
U Gewindetiefe
 U>0: Innengewinde
 U<=0: Außengewinde (Längs- und Stirnseite)
 U= +999 oder –999: Gewindetiefe wird berechnet
I Maximale Zustellung (default: wird aus Gewindesteigung und
Gewindetiefe errechnet)
V Zustellart (default: 0)
 0: konstanter Spanquerschnitt bei allen Schnitten
 1: konstante Zustellung
 2: mit Restschnittaufteilung. Erste Zustellung = „Rest“ der
Division Gewindetiefe/Schnitttiefe. „Letzter Schnitt" wird in
1/2-, 1/4-, 1/8- und 1/8-Schnitt aufgeteilt.
 3: Zustellung wird aus Steigung und Drehzahl berechnet
 4: wie MANUALplus 4110
H Versatzart zum Glätten der Gewindeflanken (default: 0)
 0: ohne Versatz
 1: Versatz von links
 2: Versatz von rechts
 3: Versatz abwechselnd rechts/links
A Zustellwinkel (Bereich: –60° < A < 60°; default: 30°)
 A>0: Zustellung von der rechten Flanke
 A<0: Zustellung von der linken Flanke
R Restschnitttiefe – nur in Verbindung mit der Zustellart V=4 (wie
MANUALplus 4110)
W Kegelwinkel (Bereich: –45° < W < 45°; default: 0°)
WE Auslaufwinkel (Bereich: 0° < WE < 90°; default: 12°)
D Gangzahl für mehrgängiges Gewinde.
Q Anzahl Leerdurchläufe nach dem letzten Schnitt (zum Abbau
des Schnittdrucks im Gewindegrund) – (default: 0)
C Startwinkel (Gewindeanfang liegt definiert zu nicht-
rotationssymmetrischen Konturelementen) – (default: 0)
