84 smart.Turn Units
2.5 Units – Bohr
en C-A
c
hse

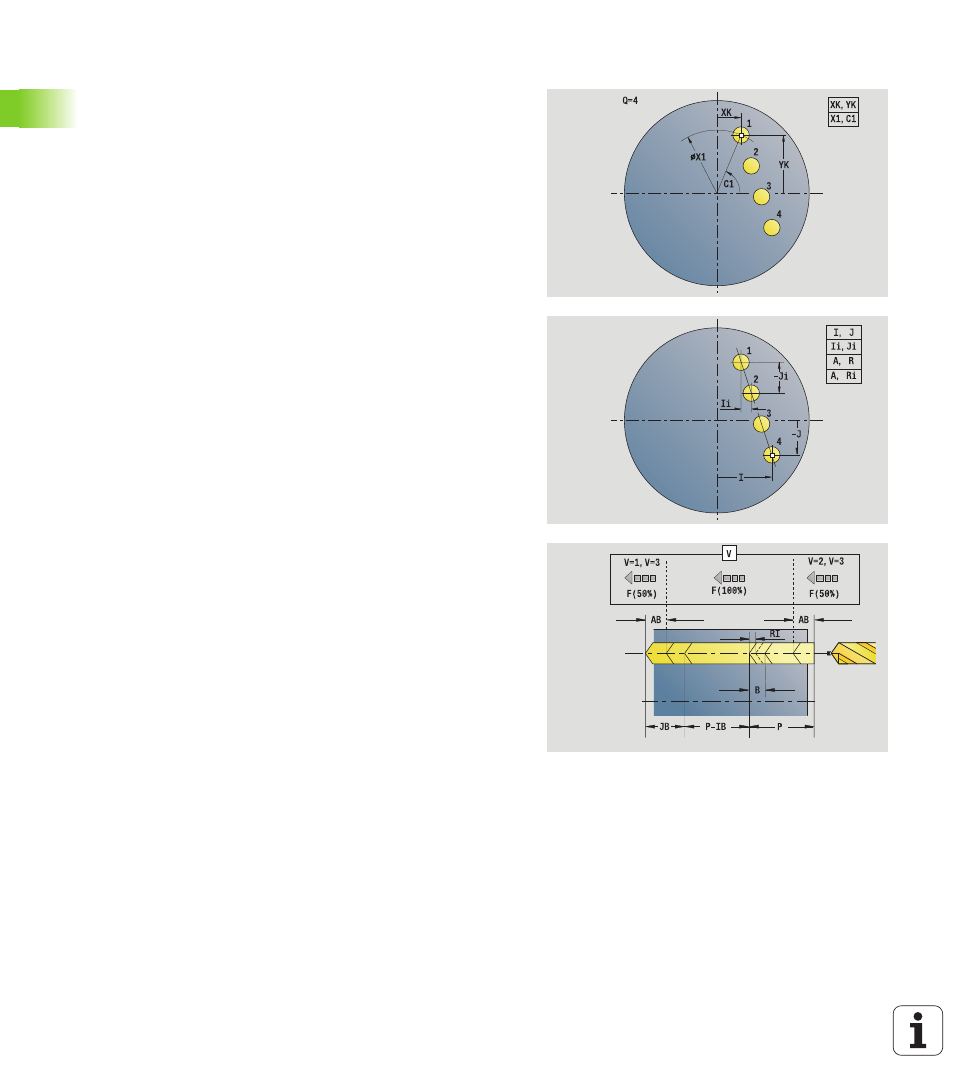

Unit „Bohrmuster linear Stirnfläche“
Die Unit erstellt ein lineares Bohrmuster mit gleichmäßigen
Abständen auf der Stirnfläche.
Unitname: G74_Lin_Stirn_C / Zyklus: G74 (siehe Seite 319)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Bohren
 beeinflusste Parameter: F, S
Formular Muster
Q
Anzahl der Bohrungen
X1, C1 Startpunkt polar
XK, YK Startpunkt kartesisch
I, J Endpunkt (XK, YK)
Ii, Ji Abstand (XKi, YKi)
R Abstand erste/letzte Bohrung
Ri Abstand inkremental
A Musterwinkel (Bezug XK-Achse)
Formular Zyklus
Z1
Startpunkt Bohrung
Z2 Endpunkt Bohrung
E Verweilzeit am Bohrungsende (default: 0)
D Rückzug im
 0: Eilgang
 1: Vorschub
V Vorschubreduzierung
 0: ohne Reduzierung
 1: am Ende der Bohrung
 2: am Anfang der Bohrung
 3: am Anfang und Ende der Bohrung
AB An- / Durchbohrlänge (Distanz für Vorschubreduzierung)
P Bohrtiefe
IB Bohrtiefenreduzierwert: Wert, um den die Bohrtiefe nach
jeder Zustellung verkleinert wird.
JB Minimale Bohrtiefe: Falls Sie einen Bohrtiefenreduzierwert
eingegeben haben, wird die Bohrtiefe nur bis auf den in JB
eingegebenen Wert reduziert.
B Rückzugsabstand: Wert, um den das Werkzeug nach
Erreichen der jeweiligen Bohrtiefe zurückgefahren wird.
RI Sicherheitsabstand intern. Abstand zum Wiederanfahren
innerhalb der Bohrung (default: Sicherheitsabstand SCK).
RB Rückzugsebene (default: zur Startposition bzw. auf
Sicherheitsabstand)
