4.25 Mantelflächenbearbeitung
Eilgang Mantelfläche G110

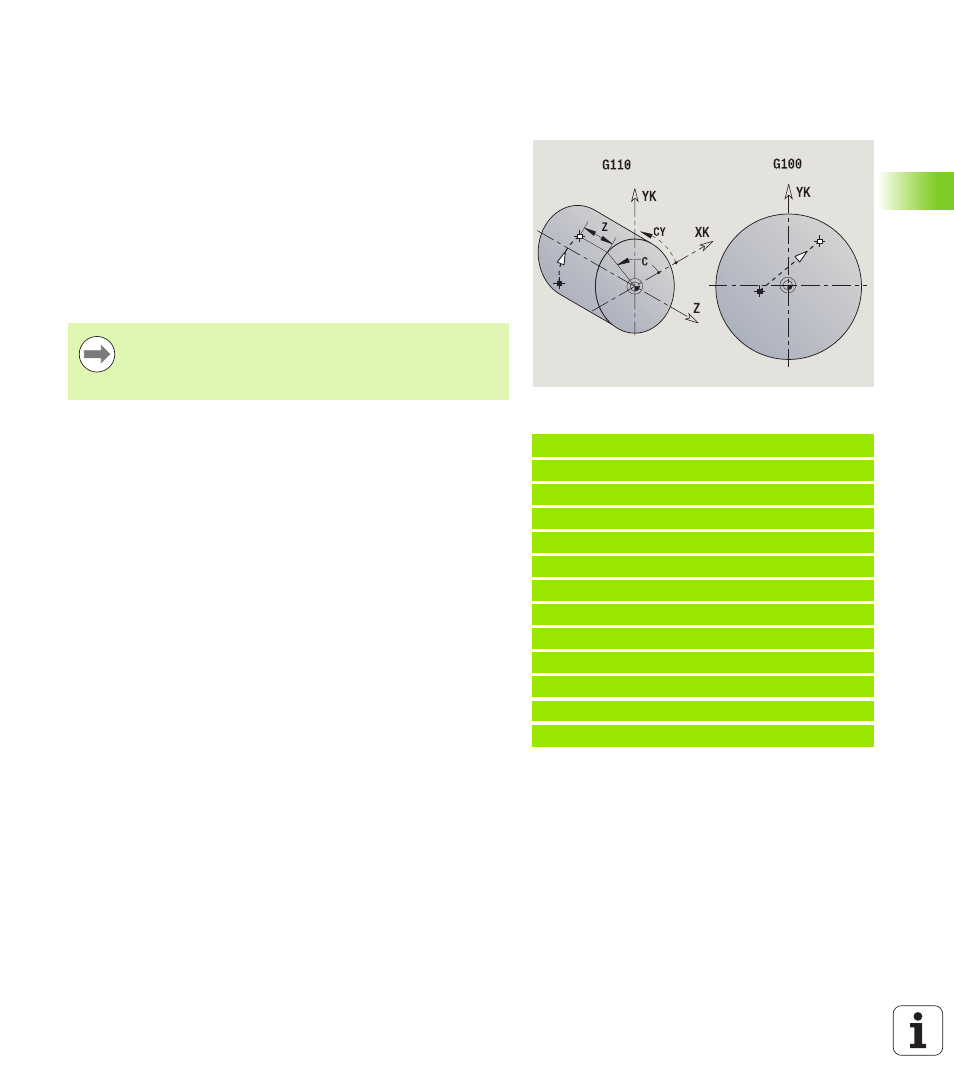

G110 fährt im Eilgang auf kürzestem Weg zum „Endpunkt“.
G110 ist empfehlenswert für die Positionierung der C-Achse auf
einen bestimmten Winkel (Programmierung: N.. G110 C...).
Beispiel: G110
. . .
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0 [Eilgang Mantelfläche]
N5 G0 X110 Z5
N6 G110 Z-20 CY0
N7 G111 Z-40
N8 G113 CY39.2699 K-40 J19.635
N9 G111 Z-20
N10 G113 CY0 K-20 J19.635
N11 M15
. . .
Parameter
Z
Endpunkt
C
Endwinkel
CY
Endpunkt als Streckenmaß (Bezug: Mantelabwicklung bei
G120-Referenzdurchmesser)
X
Endpunkt (Durchmessermaß)
Programmierung:
Z, C, CY: absolut, inkremental oder selbsthaltend
Entweder Z–C oder Z–CY programmieren
