HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 377
4.29 Sonstig
e
G-F
unktionen

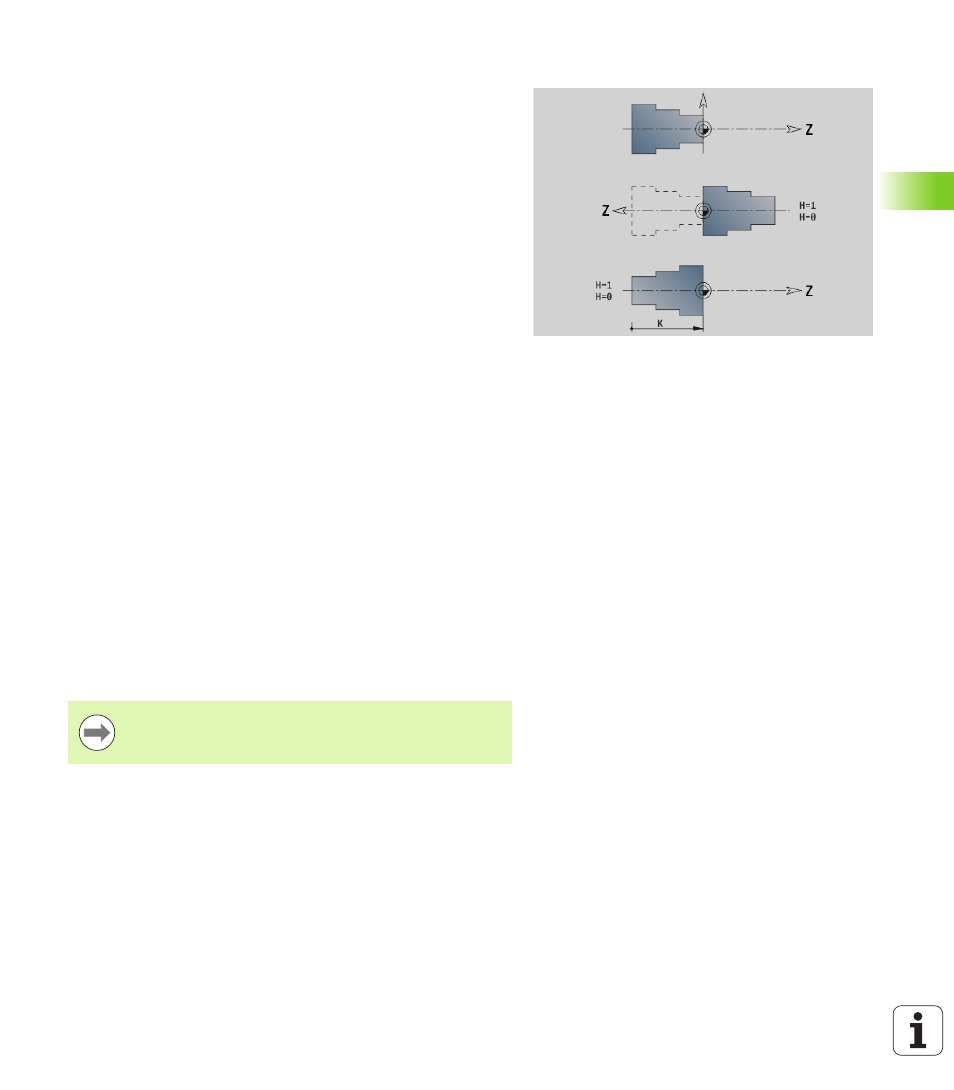

Transformationen von Konturen G99
Mit der Funktion G99 können Sie Konturen spiegeln, verschieben und
das Werkstück in die gewünschte Bearbeitungslage bringen.
Parameter
Q Funktion wird noch nicht unterstützt
D Spindelnummer
X Verschiebung X (Durchmessermaß)
Z Verschiebung Z
V Z-Achse des Koordinatensystems spiegeln
 Q=0: nicht spiegeln
 Q=1: spiegeln
H Transformationsart
 H=0: Kontur verschieben, nicht spiegeln
 H=1: Kontur verschieben, spiegeln und Richtung der
Konturbeschreibung umkehren
K Verschiebelänge Werkstück: Koordinatensystem in Z-
Richtung verschieben
O Elemente bei Transformationen ausblenden
 O=0: Alle Konturen werden transformiert
 O=1: Hilfskonturen werden nicht transformiert
 O=2: Stirnflächenkonturen werden nicht transformiert
 O=4: Mantelflächenkonturen werden nicht transformiert
Sie können die Eingabewerte auch addieren, um
verschiedene Einstellungen zu kombinieren (z. B. O=3
Hilfskonturen und Stirnflächenkonturen nicht
transformieren)
 Programmieren Sie G99 erneut, wenn das Werkstück
an eine andere Spindel übergeben wird bzw. sich die
Position im Arbeitsraum verschiebt.
