236 DIN-Programmierung
4.8 Mant
elfläc
henk
ont
ur
en

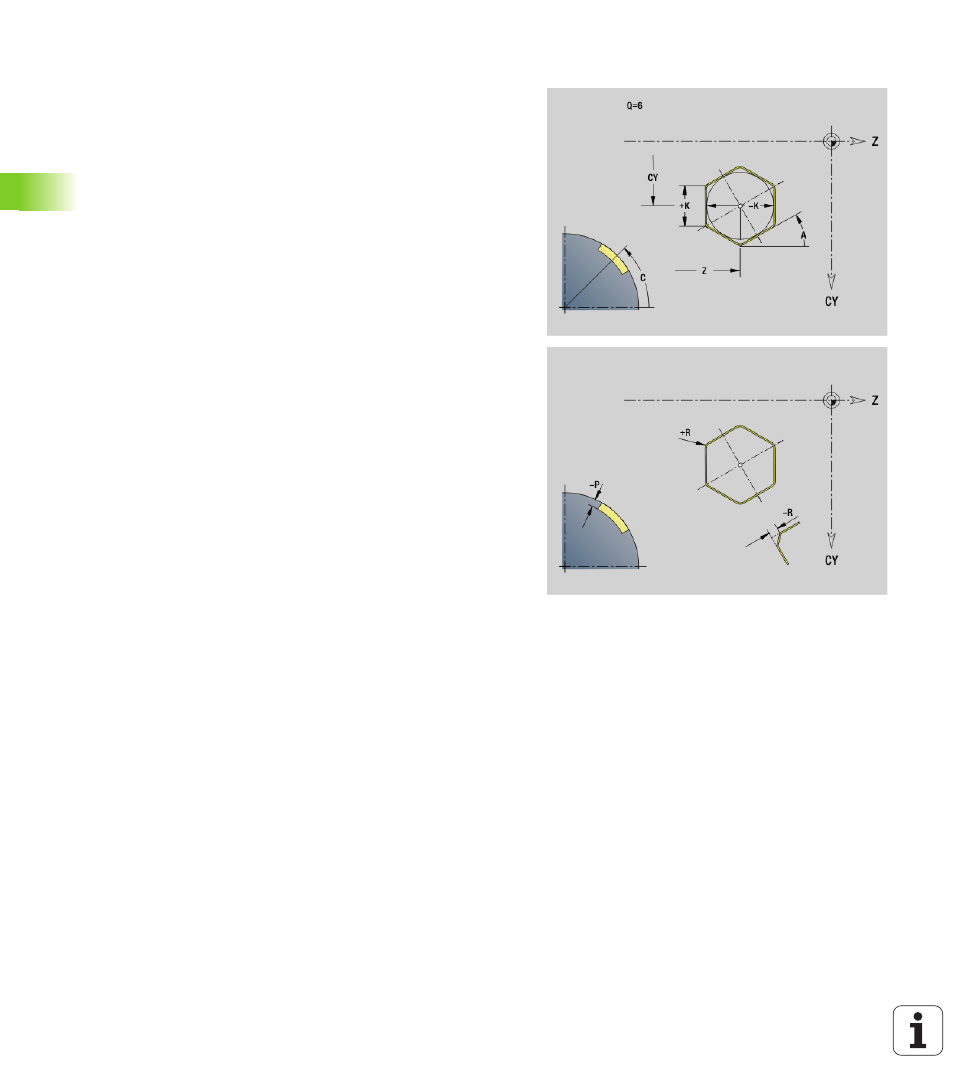

Vieleck Mantelfläche G317-Geo
G317 definiert ein Vieleck in einer Mantelflächenkontur.
Parameter
Z
Mittelpunkt
CY Mittelpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
C Mittelpunkt (Winkel)
Q Anzahl der Kanten (Q > 2)
A Winkel zur Z-Achse (default:0°)
K Kantenlänge
 K>0: Kantenlänge
 K<0: Innenkreisdurchmesser
R Fase/Verrundung (default: 0°)
 R>0: Radius der Rundung
 R<0: Breite der Fase
P Tiefe der Tasche (default: „P“ aus G308)
