496 DIN-Programmierung für die Y-Achse
6.3 K
o
nt
ur
en der YZ-Ebene
Einzelfläche YZ-Ebene G386-Geo

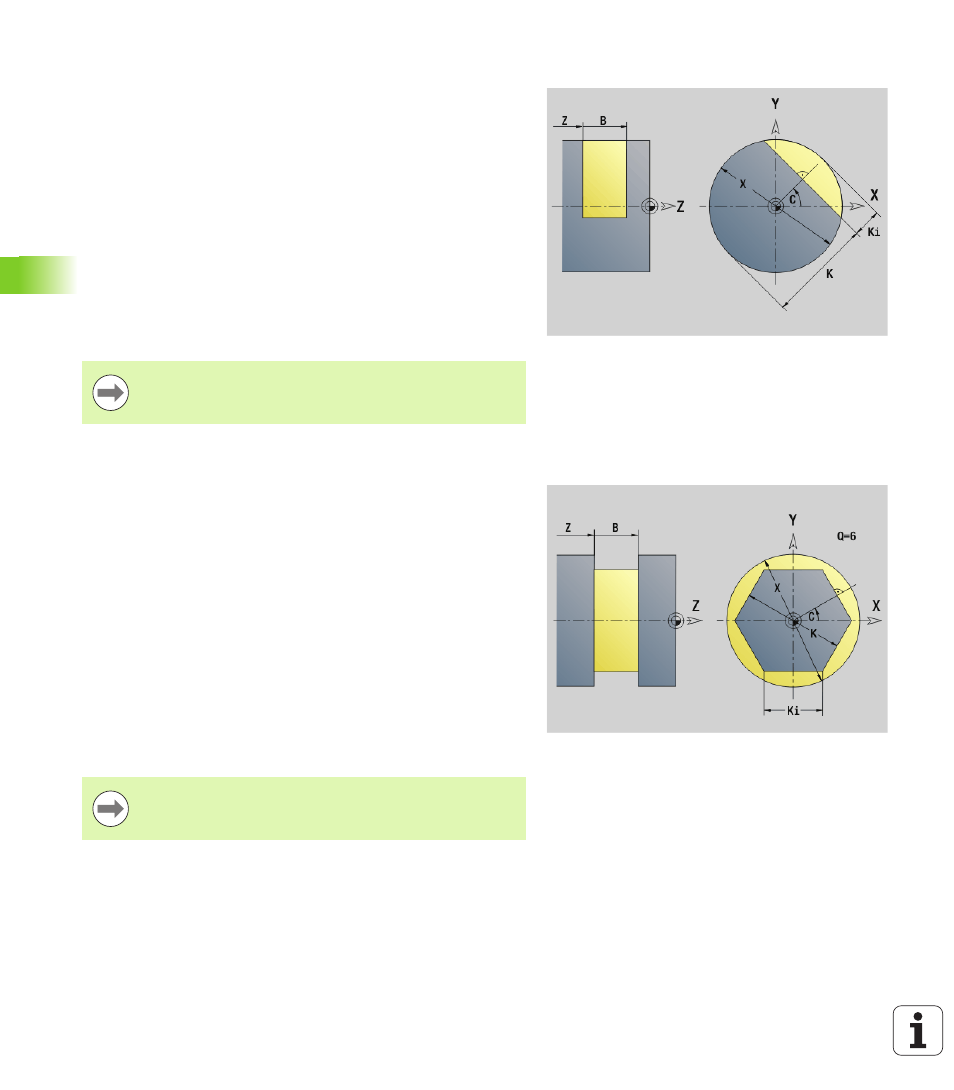

G386 definiert eine Fläche in der YZ-Ebene.
Mehrkantflächen YZ-Ebene G487-Geo
G487 definiert Mehrkantflächen in der YZ-Ebene.
Parameter
Z
Referenzkante
K Restdicke
Ki Tiefe
B Breite (Bezug: Referenzkante Z)
 B<0: Fläche in negative Z-Richtung
 B>0: Fläche in positive Z-Richtung
X Bezugsdurchmesser
 keine Eingabe: „X“ aus Abschnittskennung
 „X“ überschreibt „X“ aus Abschnittskennung
C Spindelwinkel des Flächenlots (default: „C“ aus
Abschnittskennung)
Der Referenzdurchmesser X begrenzt die zu
bearbeitende Fläche.
Parameter
Z
Referenzkante
K Schlüsselweite (Innenkreisdurchmesser)
Ki Kantenlänge
B Breite (Bezug: Referenzkante Z)
 B<0: Fläche in negative Z-Richtung
 B>0: Fläche in positive Z-Richtung
X Bezugsdurchmesser
 keine Eingabe: „X“ aus Abschnittskennung
 „X“ überschreibt „X“ aus Abschnittskennung
C Spindelwinkel des Flächenlots (default: „C“ aus
Abschnittskennung)
Q Anzahl der Flächen (Q >= 2)
Der Referenzdurchmesser X begrenzt die zu
bearbeitende Fläche.
