Gravieren Mantelfläche G802
G802 graviert Zeichenfolgen in linearer Anordnung auf der
Mantelfläche. Zeichentabelle und weitere Informationen: siehe Seite
364
Die Zyklen gravieren ab der Startposition, bzw. ab der aktuellen
Position, wenn Sie keine Startposition angeben.
Beispiel: Wird ein Schriftzug mit mehreren Aufrufen graviert, geben
Sie beim ersten Aufruf die Startposition vor. Die weiteren Aufrufe
programmieren Sie ohne Startposition.
Parameter
Z
Anfangspunkt
C Anfangswinkel
CY Anfangspunkt
X Endpunkt (Durchmessermaß). X-Position, auf die zum Fräsen
zugestellt wird.
RB Rückzugsebene. X-Position, auf die zum Positionieren
zurückgezogen wird.
ID Text, der graviert werden soll
NF Zeichen-Nummer. ASCII-Code des zu gravierenden Zeichens
W Neigungswinkel
H Schrifthöhe

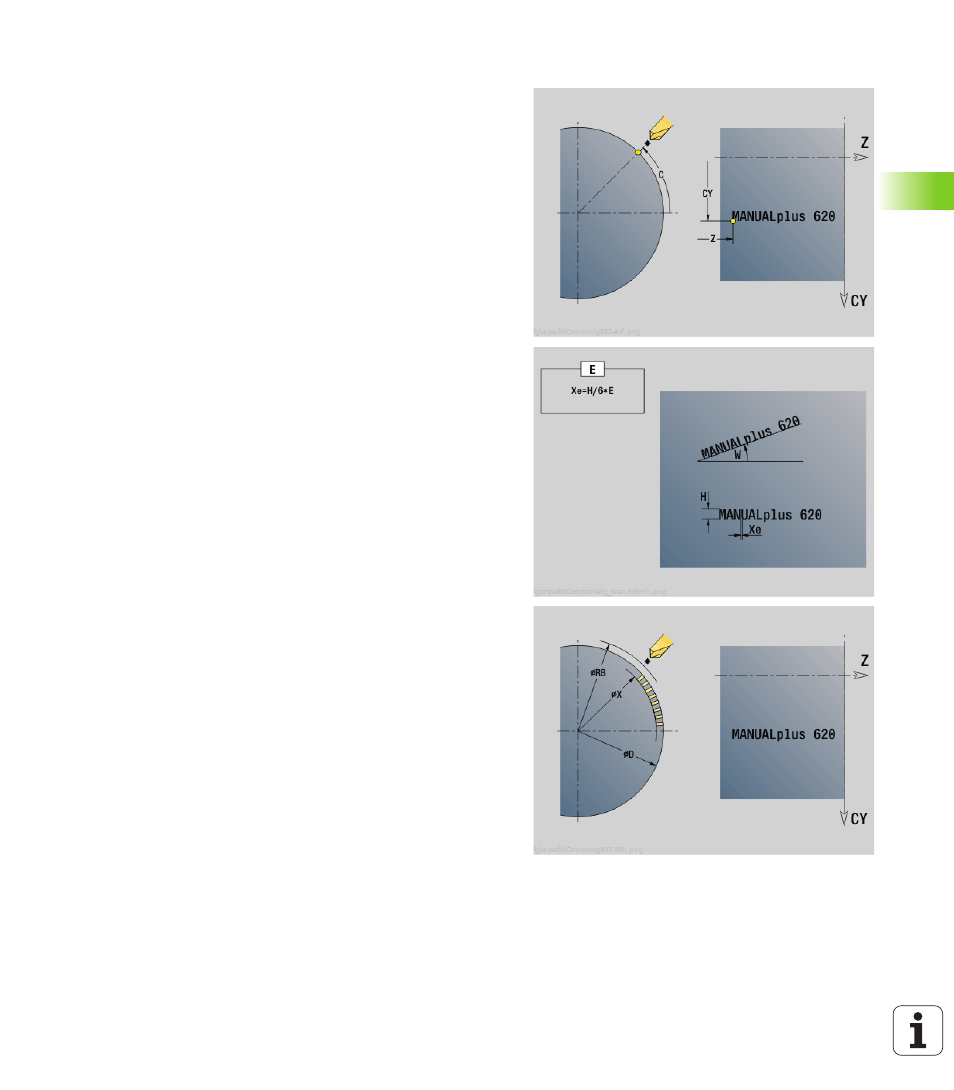

E Abstandsfaktor (Berechnung: siehe Bild)
D Bezugsdurchmesser
F Eintauchvorschubfaktor (Einatuchvorschub = aktueller
Vorschub * F)
