Zirkularbewegung G2/G3

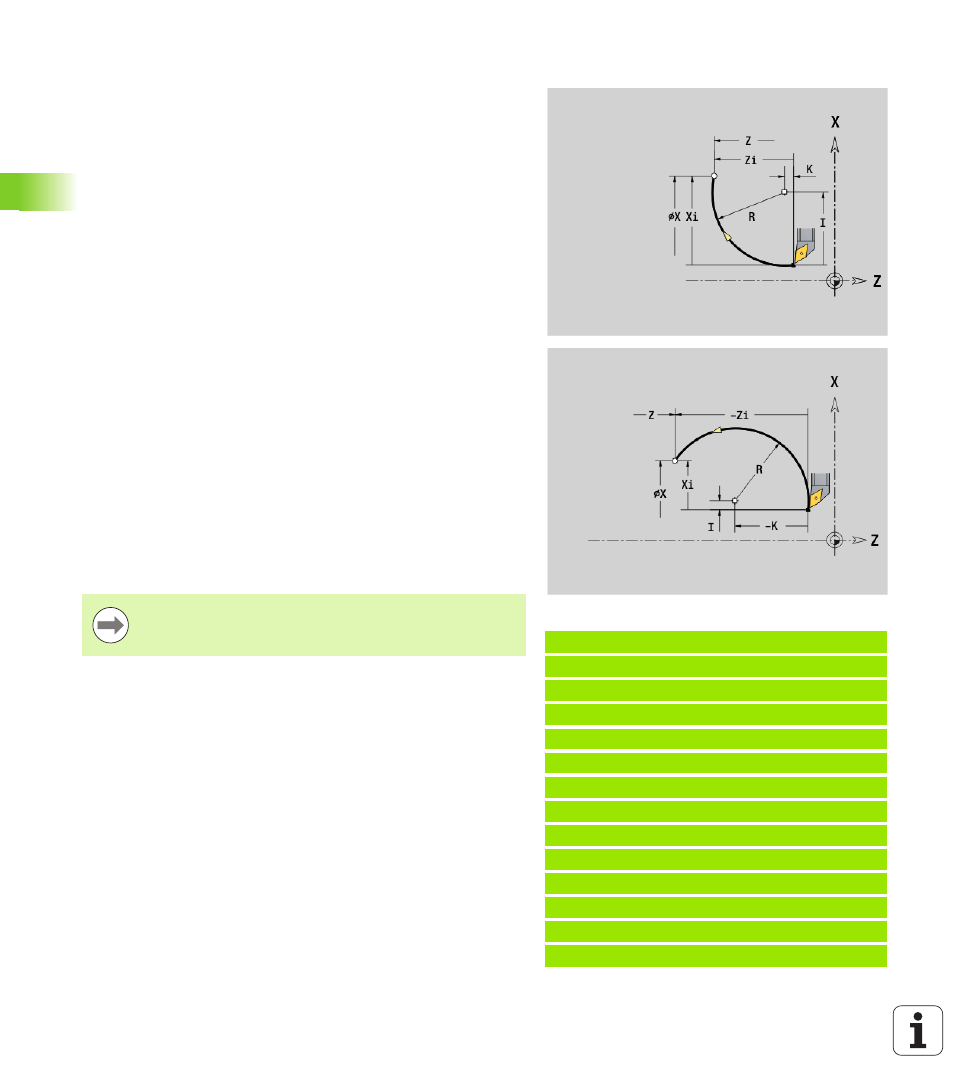

G2/G3 verfährt zirkular im Vorschub zum „Endpunkt". Die
Mittelpunktvermaßung erfolgt inkremental. Drehrichtung (siehe
Hilfebild):
G2: im Uhrzeigersinn
G3: im Gegen-Uhrzeigersinn
Beispiel: G2, G3
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X0 Z2
N3 G42
N4 G1 Z0
N5 G1 X15 B-0.5 E0.05
N6 G1 Z-25 B0
N7 G2 X45 Z-32 R36 B2
N8 G1 A0
N9 G2 X80 Z-80 R20 B5
N10 G1 Z-95 B0
N11 G3 X80 Z-135 R40 B0
N12 G1 Z-140
N13 G1 X82 G40
. . .
Parameter
X
Endpunkt (Durchmessermaß)
Z
Endpunkt
R
Radius (0 < R <= 200 000 mm)
I
Mittelpunkt inkremental (Abstand Startpunkt – Mittelpunkt;
Radiusmaß)
K
Mittelpunkt inkremental (Abstand Startpunkt – Mittelpunkt)
Q
Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade
oder einen Kreisbogen schneidet (default: 0):
0: naher Schnittpunkt
1: entfernter Schnittpunkt
BR
Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
Keine Eingabe: tangentialer Übergang
BR=0: nicht tangentialer Übergang
BR>0: Radius der Rundung
BR<0: Breite der Fase
BE
Sondervorschubfaktor für Fase/Verrundung (default: 1)
Sondervorschub = aktiver Vorschub * BE (0 < BE <= 1)
Programmierung X, Z: absolut, inkremental,
selbsthaltend oder „?“
