4.8 Mant

elfläc

henk

ont

ur

en

4.8

Mantelflächenkonturen

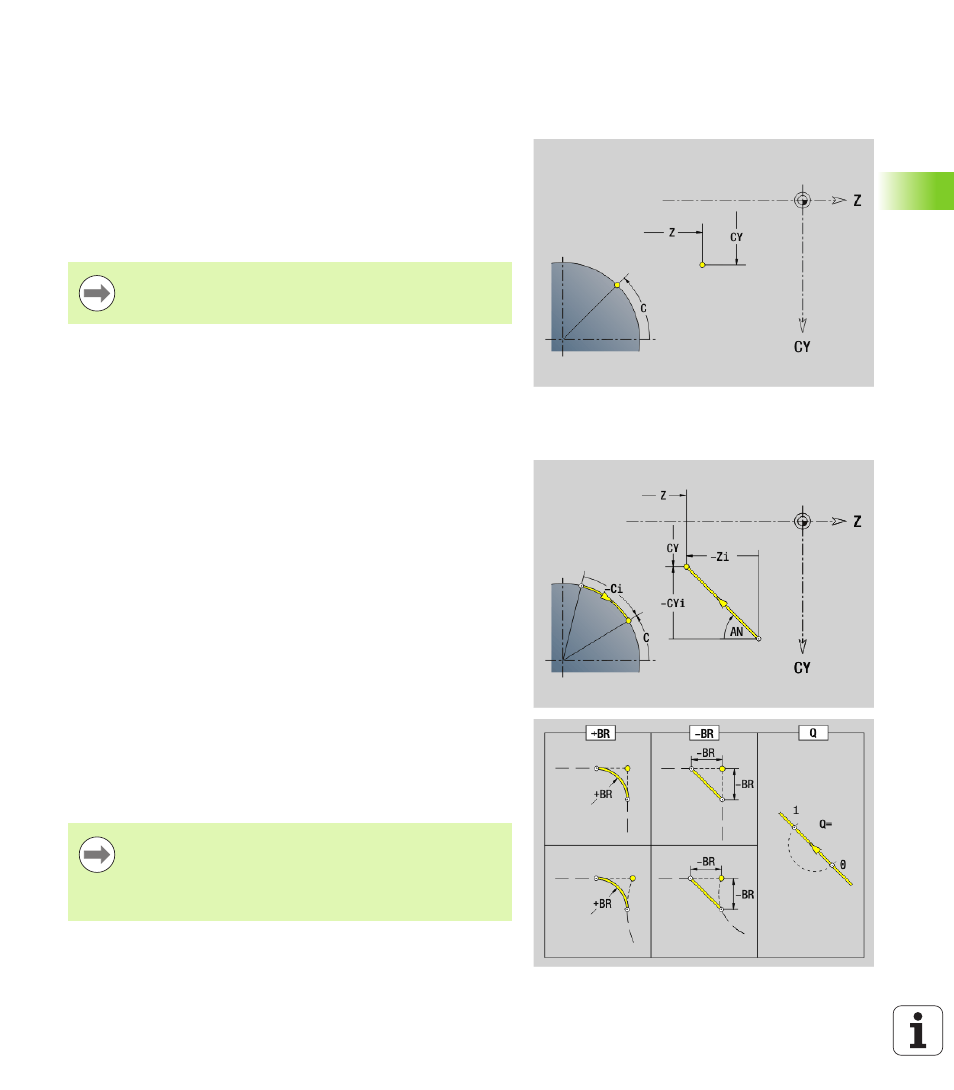

Startpunkt Mantelflächenkontur G110-Geo

G110 definiert den Anfangspunkt einer Mantelflächenkontur.

Strecke Mantelflächenkontur G111-Geo

G111 definiert eine Strecke in einer Mantelflächenkontur.

Parameter
Z

Anfangspunkt

C

Anfangspunkt (Anfangswinkel)

CY

Anfangspunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"

Programmieren Sie entweder Z, C oder Z, CY.

Parameter
Z

Endpunkt

C

Endpunkt (Endwinkel)

CY

Endpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"

AN

Winkel zur Z-Achse

BR

Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.

Keine Eingabe: tangentialer Übergang

BR=0: nicht tangentialer Übergang

BR>0: Radius der Rundung

BR<0: Breite der Fase

Q

Schnittpunkt. Endpunkt, wenn die Strecke eine Gerade
schneidet (default: 0):

Q=0: naher Schnittpunkt

Q=1: entfernter Schnittpunkt

Programmierung

Z, CY: absolut, inkremental, selbsthaltend oder „?“

C: absolut, inkremental oder selbsthaltend

Entweder Z – C oder Z – CY programmieren
