HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 481
6.2 K
o
nt
ur
en der XY
-Ebene

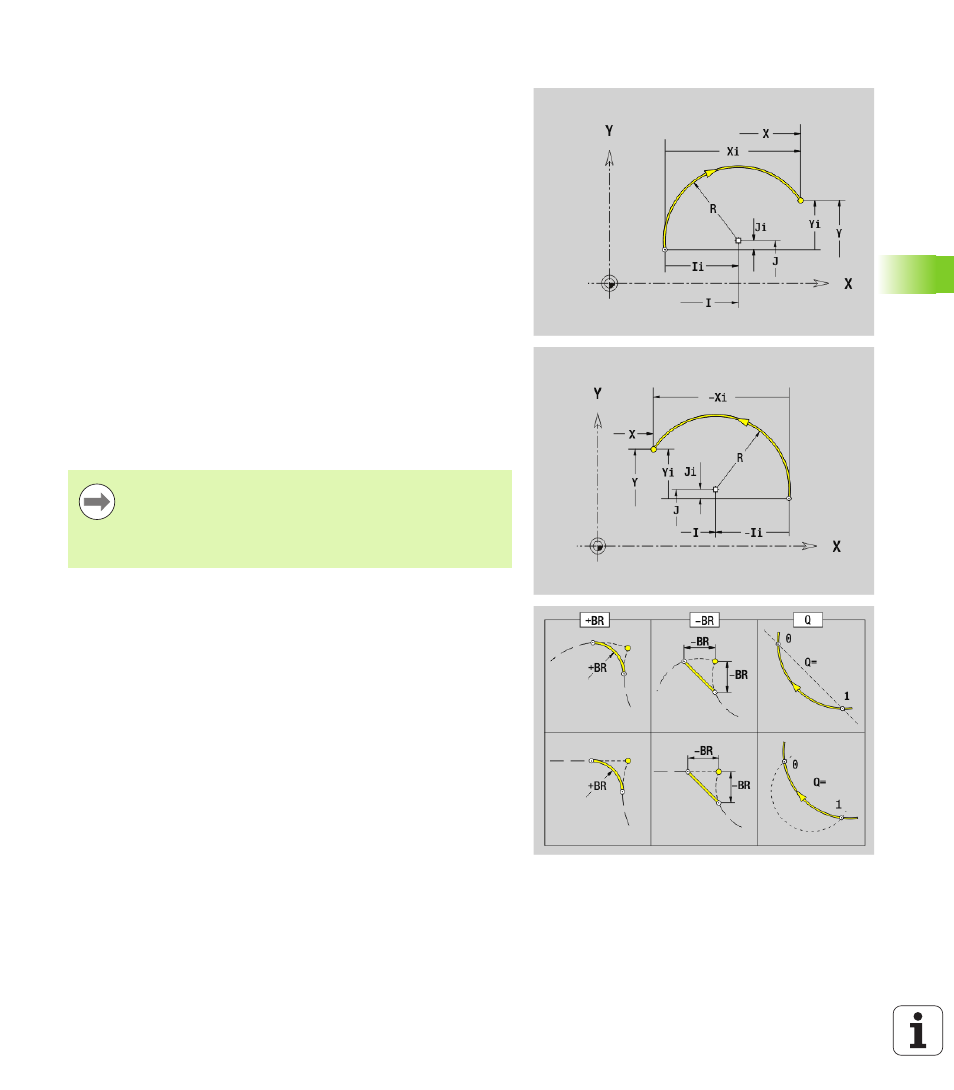

Kreisbogen XY-Ebene G172-/G173-Geo
G172/G173 definiert einen Kreisbogen in einer Kontur der XY-Ebene.
Drehrichtung: siehe Hilfebild
Parameter
X
Endpunkt (Radiusmaß)
Y Endpunkt
R Radius
I Mittelpunkt in X-Richtung (Radiusmaß)
J Mittelpunkt in Y-Richtung
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade
oder einen Kreisbogen schneidet (default: 0):
 0: naher Schnittpunkt
 1: entfernter Schnittpunkt
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
Programmierung
 X, Y: absolut, inkremental, selbsthaltend oder „?“
 I, J: absolut oder inkremental
 Endpunkt darf nicht der Startpunkt sein (kein Vollkreis).
