G845 (Y-Achse) – Fräsen

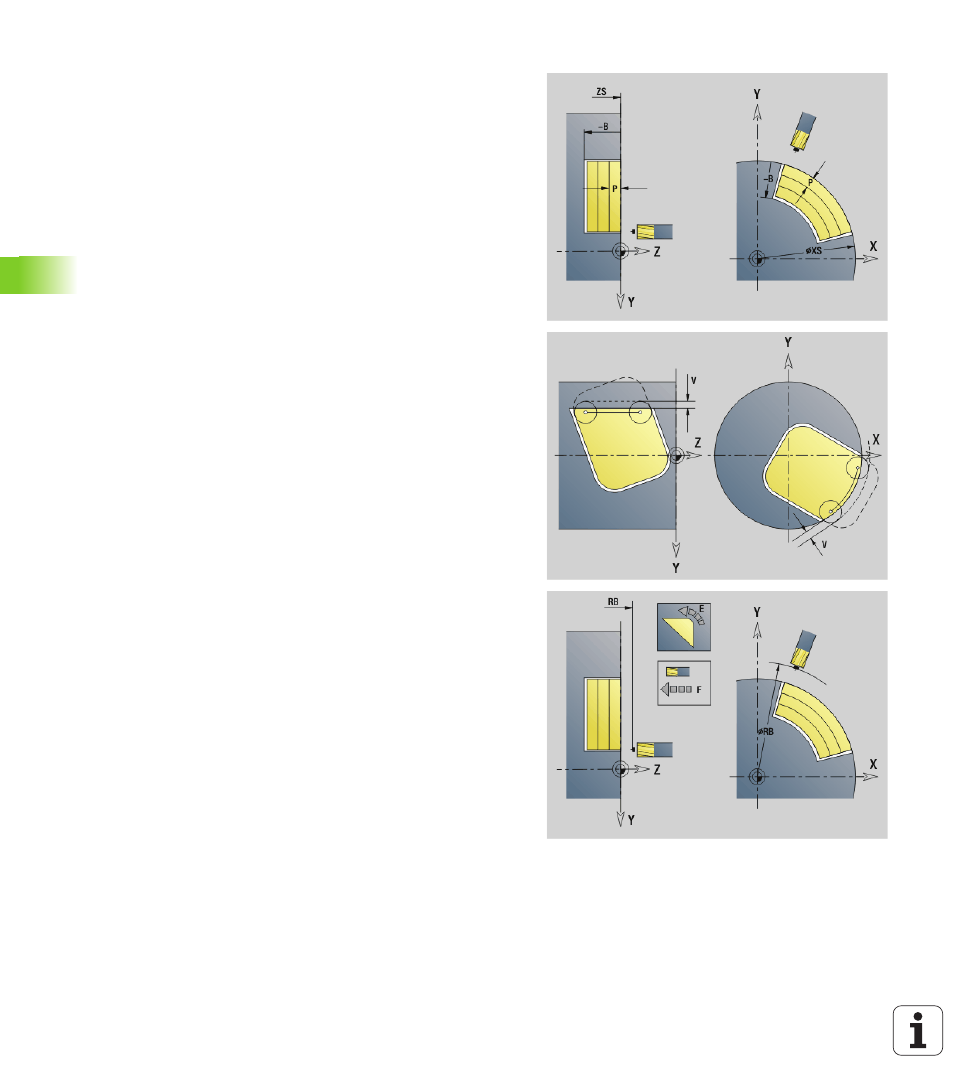

Die Fräsrichtung beeinflussen Sie mit der „Fräslaufrichtung H“, der
„Bearbeitungsrichtung Q“ und der Drehrichtung des Fräsers (siehe
Tabelle G845 im Benutzer-Handbuch). Programmieren Sie nur die in
folgender Tabelle aufgeführten Parameter.
Siehe auch:
 G845 – Grundlagen: Seite 508
 G845 – Vorbohrpositionen ermitteln: Seite 509
Parameter – Fräsen
ID
Fräskontur – Name der zu fräsenden Kontur
NS Startsatznummer Kontur
 Figuren: Satznummer der Figur
 Freie geschlossene Kontur: ein Konturelement (nicht
Startpunkt)
B Frästiefe (default: Tiefe aus der Konturbeschreibung)
P Maximale Zustellung (default: Fräsen in einer Zustellung)
XS Fräsoberkante YZ-Ebene (ersetzt den Referenzdurchmesser
aus der Konturbeschreibung)
ZS Fräsoberkante XY-Ebene (ersetzt die Referenzebene aus der
Konturbeschreibung)
I Aufmaß in X-Richtung (Radiusmaß)
K Aufmaß in Z-Richtung
U (Minimaler) Überlappungsfaktor. Legt die Überlappung der
Fräsbahnen fest (default: 0,5).
Überlappung = U*Fräserdurchmesser
V Überlauffaktor (default: 0,5. Definiert den Betrag, um den der
Fräser den Außenradius überragen soll.
 0: die definierte Kontur wird komplett gefräst
 0<V<=1: Überlauf = V*Fräserdurchmesser
H Fräslaufrichtung (default: 0)
 0: Gegenlauf
 1: Gleichlauf
F Zustellvorschub für Tiefenzustellung (default: aktiver
Vorschub)
E Reduzierter Vorschub für zirkulare Elemente (default: aktueller
Vorschub)
RB Rückzugsebene (default: zurück zur Startposition)
 XY-Ebene: Rückzugsposition in Z-Richtung
 YZ-Ebene: Rückzugsposition in X-Richtung
(Durchmessermaß)
Q Bearbeitungsrichtung (default: 0)
 0: von innen nach außen
 1: von außen nach innen
A Ablauf „Fräsen“: A=0 (default=0)
NF Positions-Marke – Referenz, aus der der Zyklus die
Vorbohrpositionen ausliest [1..127].
