Multiwerkzeuge für die B-Achse
Sind mehrere Werkzeuge auf einem Werkzeughalter montiert, wird
das als „Multiwerkzeug“ bezeichnet. Bei Multi-Werkzeugen erhält
jede Schneide (jedes Werkzeug) seine eigene Identnummer und
Beschreibung.
Der Lagewinkel, im Bild mit „CW“ bezeichnet, ist Bestandteil der
Werkzeugdaten. Wird jetzt eine Schneide (ein Werkzeug) des Multi-
Werkzeugs aktiviert, dann dreht der CNC PILOT das Multiwerkzeug
anhand des Lagewinkels in die richtige Position. Zum Lagewinkel wird
der Offset Lagewinkel aus der Werkzeugwechselroutine addiert. So
können Sie das Werkzeug in „Normallage“ oder „über Kopf“
einsetzen.

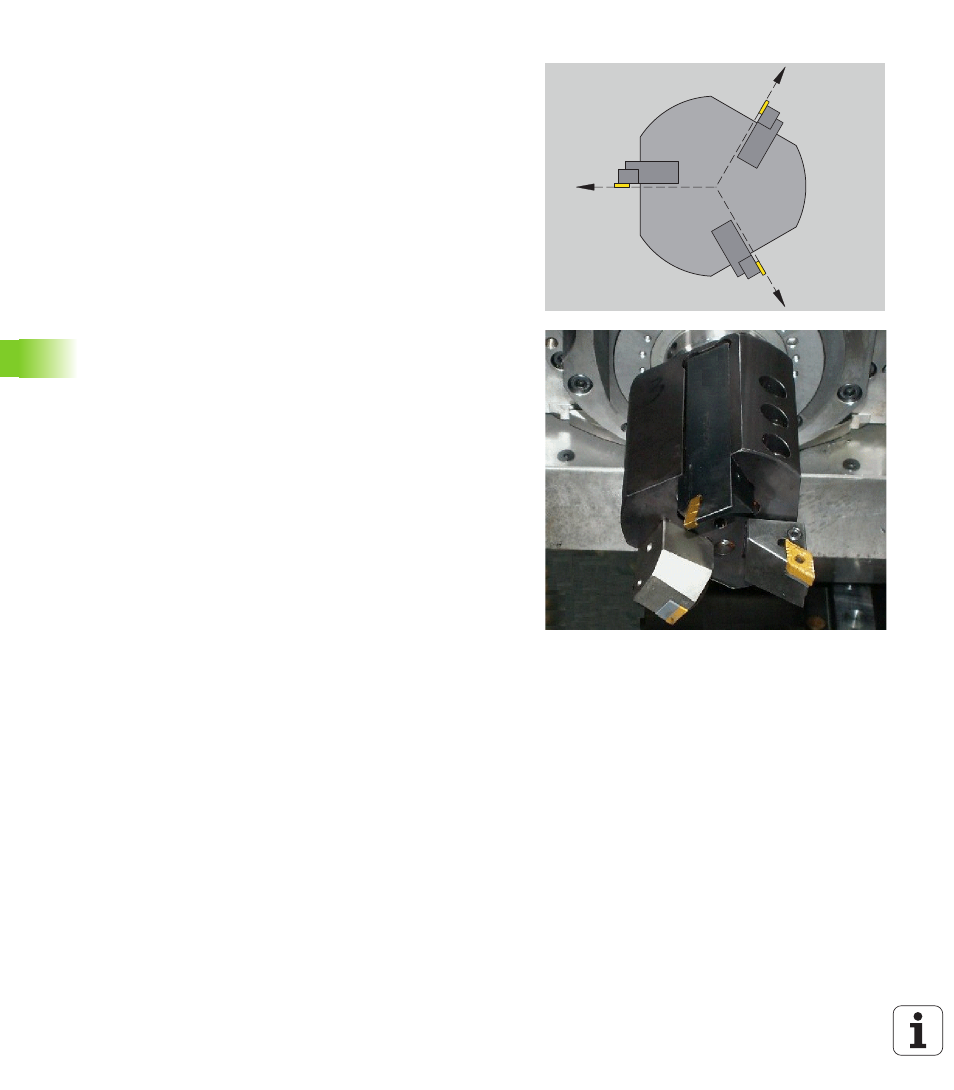

Das Foto zeigt ein Multiwerkzeug mit drei Schneiden.
CW240
CW120
CW0
