326 DIN-Programmierung
4.22 Bohrzyklen

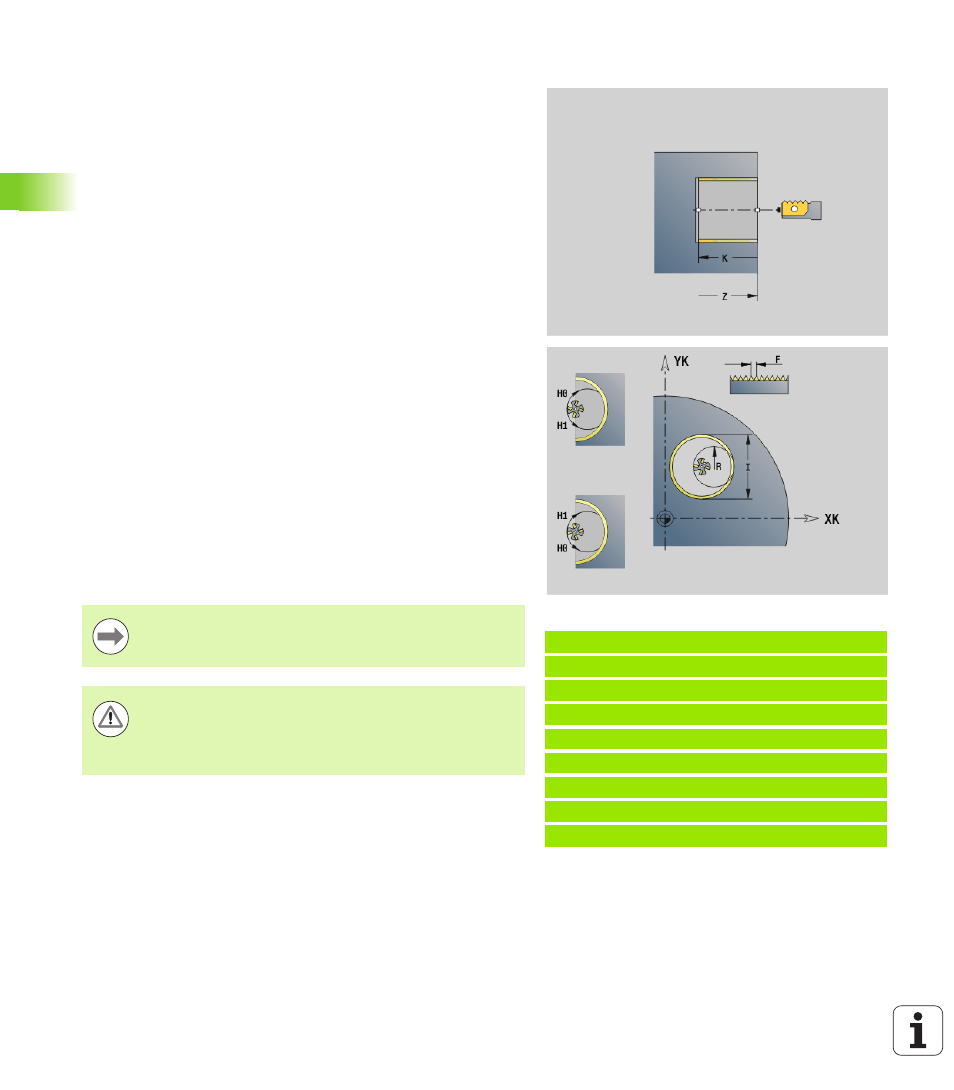

Gewindefräsen axial G799
G799 fräst ein Gewinde in eine bestehende Bohrung.
Stellen Sie das Werkzeug vor Aufruf des G799 in die Bohrungsmitte.
Der Zyklus positioniert das Werkzeug innerhalb der Bohrung auf den
„Endpunkt Gewinde“. Dann fährt das Werkzeug im „Einfahrradius R“
an und fräst das Gewinde. Dabei stellt das Werkzeug bei jeder
Umdrehung um die Steigung „F“ zu. Anschließend fährt der Zyklus
das Werkzeug frei und zieht es auf den Startpunkt zurück. Im
Parameter V programmieren Sie, ob das Gewinde mit einem Umlauf,
oder bei einschneidigen Werkzeugen mit mehreren Umläufen gefräst
wird.
Beispiel: G799
%799.nc
[G799]
N1 T9 G195 F0.2 G197 S800
N2 G0 X100 Z2
N3 M14
N4 G110 Z2 C45 X100
N5 G799 I12 Z0 K-20 F2 J0 H0
N6 M15
ENDE
Parameter
I
Gewindedurchmesser
Z Startpunkt Z
K Gewindetiefe
R Einfahrradius
F Gewindesteigung
J Gewinderichtung (default: 0)
 0: Rechtsgewinde
 1: Linksgewinde
H Fräslaufrichtung (default: 0)
 0: Gegenlauf
 1: Gleichlauf
V Fräsmethode
 0: das Gewinde wird mit einer 360° Schraubenline gefräst
 1: das Gewinde wird mit mehreren Helixbahnen gefräst
(einschneidiges Werkzeug)
Verwenden Sie Gewindefräswerkzeuge für den Zyklus
G799.
Achtung Kollisionsgefahr
Beachten Sie den Durchmesser der Bohrung und den
Fräserdurchmesser, wenn Sie den „Einfahrradius R“
programmieren.
