Lineare Nut Stirnfläche G791
G791 fräst eine Nut von der aktuellen Werkzeugposition bis zum
Endpunkt. Die Nutbreite entspricht dem Fräserdurchmesser. Es
erfolgt keine Aufmaßverrechnung.
Parameterkombinationen bei der Definition des Endpunktes: siehe
Parameterkombinationen bei der Definition der Fräsebene:
 Fräsgrund ZE, Fräsoberkante ZS
 Fräsgrund ZE, Frästiefe J
 Fräsoberkante ZS, Frästiefe J
 Fräsgrund ZE
Beispiel: G791
%791.nc
[G791]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G100 XK20 YK5
N6 G791 XK30 YK5 ZE-5 J5 P2
N7 M15
ENDE
Parameter
X
Endpunkt der Nut in Polarkoordinaten (Durchmessermaß)
C Endwinkel. Endpunkt der Nut in Polarkoordinaten

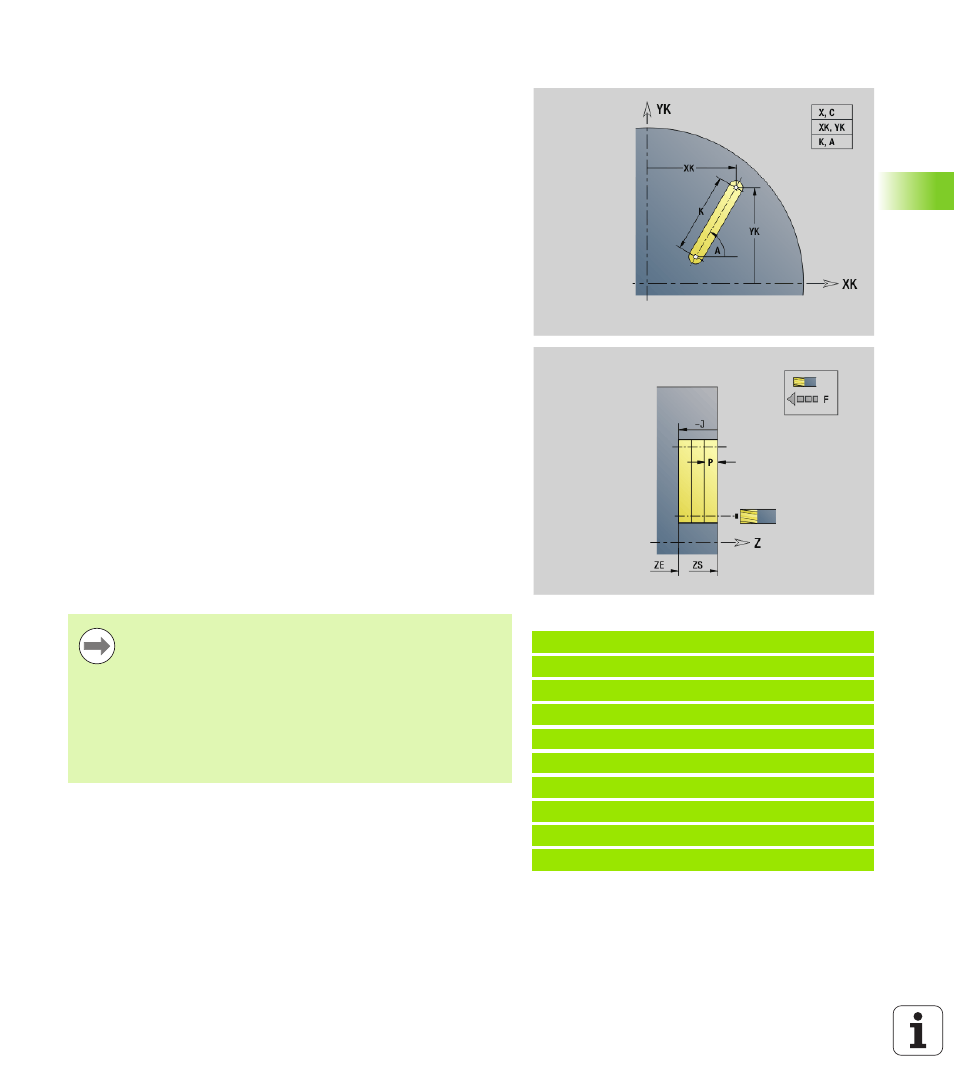

(Winkelrichtung: siehe Hilfebild)
XK Endpunkt der Nut (kartesisch)
YK Endpunkt der Nut (kartesisch)
K Länge der Nut bezogen auf den Fräsermittelpunkt
A Winkel der Nut (Bezug: siehe Hilfebild)
ZE Fräsgrund
ZS Fräsoberkante
J Frästiefe
 J>0: Zustellrichtung –Z
 J<0: Zustellrichtung +Z
P Maximale Zustellung (default: gesamte Tiefe in einer
Zustellung)
F Zustellvorschub (default: aktiver Vorschub)
 Schwenken Sie die Spindel vor Aufruf des G791 in die
gewünschte Winkelposition.
 Wenn Sie eine Spindelpositioniereinrichtung (keine C-
Achse) verwenden, wird eine axiale Nut, zentrisch zur
Drehachse erstellt.
 Sind J oder ZS definiert, stellt der Zyklus in Z bis auf
Sicherheitsabstand zu und fräst dann die Nut. Sind J und
ZS nicht definiert, fräst der Zyklus ab der aktuellen
Werkzeugposition.
