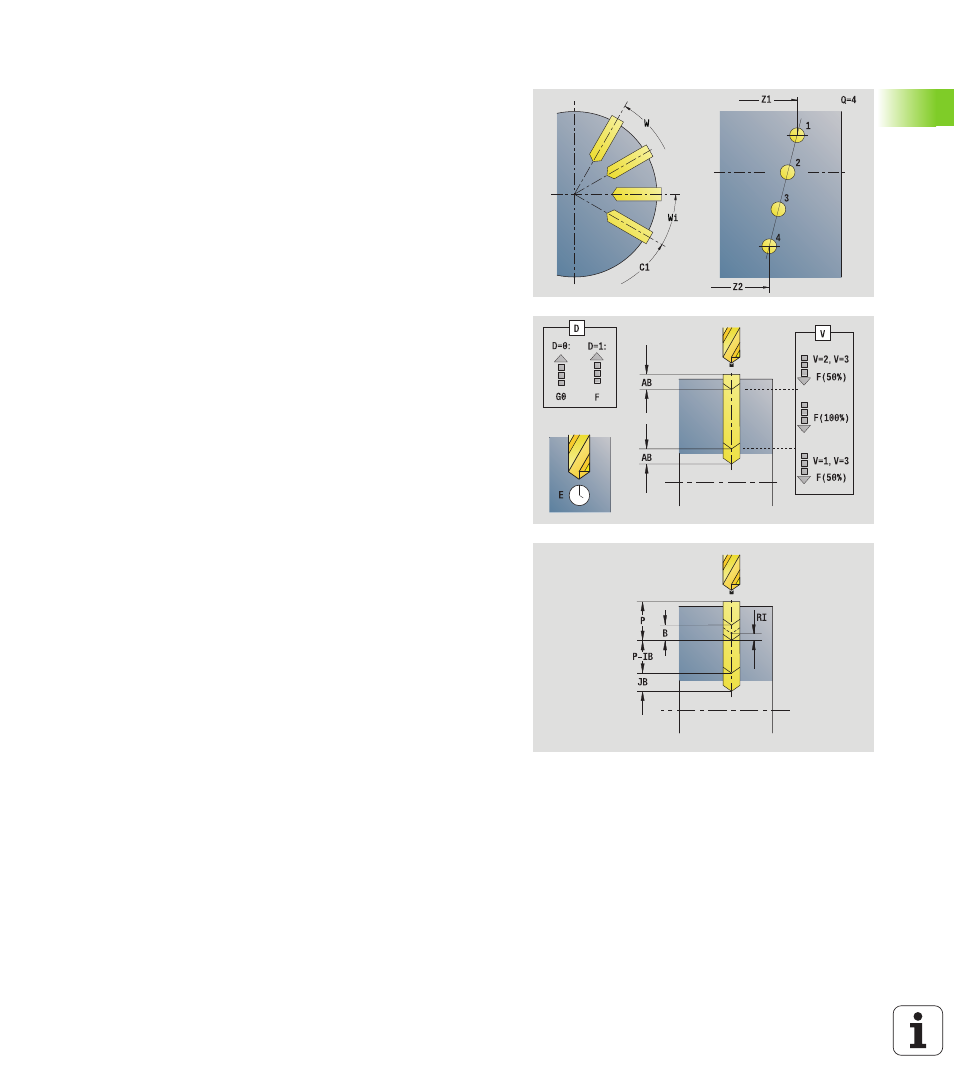

Unit „Bohrmuster linear Mantelfläche“

Die Unit erstellt ein lineares Bohrmuster mit gleichmäßigen
Abständen auf der Mantelfläche.

Unitname: G74_Lin_Mant_C / Zyklus: G74 (siehe Seite 319)

Zugriff zur Technologie-Datenbank:

Bearbeitungsart: Bohren

beeinflusste Parameter: F, S

Formular Muster
Q

Anzahl der Bohrungen

Z1, C1

Startpunkt Muster

Wi

Winkelinkrement

W

Endwinkel

Z2

Endpunkt Muster

Formular Zyklus
X1

Startpunkt Bohrung (Durchmessermaß)

X2

Endpunkt Bohrung (Durchmessermaß)

E

Verweilzeit am Bohrungsende (default: 0)

D

Rückzug im

0: Eilgang

1: Vorschub

V

Vorschubreduzierung

0: ohne Reduzierung

1: am Ende der Bohrung

2: am Anfang der Bohrung

3: am Anfang und Ende der Bohrung

AB

An- / Durchbohrlänge (Distanz für Vorschubreduzierung)

P

Bohrtiefe

IB

Bohrtiefenreduzierwert: Wert, um den die Bohrtiefe nach
jeder Zustellung verkleinert wird.

JB

Minimale Bohrtiefe: Falls Sie einen Bohrtiefenreduzierwert
eingegeben haben, wird die Bohrtiefe nur bis auf den in JB
eingegebenen Wert reduziert.

B

Rückzugsabstand: Wert, um den das Werkzeug nach
Erreichen der jeweiligen Bohrtiefe zurückgefahren wird.

RI

Sicherheitsabstand intern. Abstand zum Wiederanfahren
innerhalb der Bohrung (default: Sicherheitsabstand SCK).

RB

Rückzugsebene (default: zur Startposition bzw. auf
Sicherheitsabstand)
