280 DIN-Programmierung
4.1
7
K
ont
urbez
o
g
e
ne Dr
ehzyklen

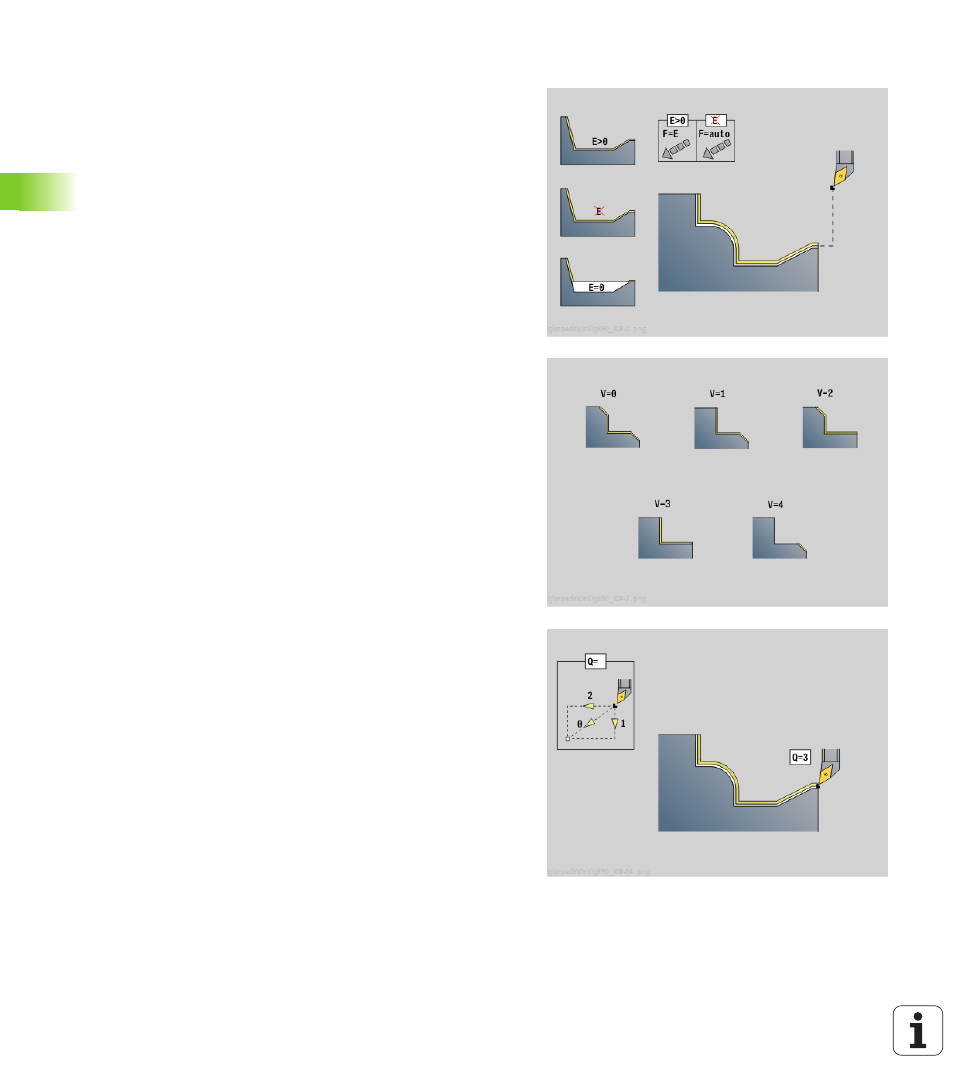

Schlichten Kontur G890
G890 schlichtet den definierten Konturbereich in einem
Schlichtschnitt. Sie übergeben entweder die Referenz auf die zu
bearbeitende Kontur in den Zyklusparametern, oder definieren die
Kontur direkt nach dem Zyklusaufruf (siehe „Mit konturbezogenen
Zyklen arbeiten” auf Seite 260). Die zu bearbeitende Kontur darf
mehrere Täler enthalten. Gegebenenfalls wird die Zerspanungsfläche
in mehrere Bereiche unterteilt.
Parameter
ID
Hilfskontur – Identnummer der zu bearbeitenden Kontur
NS Anfang-Satznummer (Beginn des Konturabschnitts)
NE Ende-Satznummer (Ende des Konturabschnitts)
 NE nicht programmiert: Das Konturelement NS wird in
Konturdefinitionsrichtung bearbeitet.
 NS=NE programmiert: Das Konturelement NS wird
entgegen Konturdefinitionsrichtung bearbeitet.
E Eintauchverhalten
 E=0: fallende Konturen nicht bearbeiten
 E>0: Eintauchvorschub
 Keine Eingabe: fallende Konturen mit programmiertem
Vorschub bearbeiten
V Kennung Anfang/Ende (default: 0). Eine Fase/Verrundung wird
bearbeitet:
 0: am Anfang und am Ende
 1: am Anfang
 2: am Ende
 3: keine Bearbeitung
 4: Fase/Verrundung wird bearbeitet, nicht das Grundelement
(Voraussetzung: Konturabschnitt mit einem Element)
Q Anfahrart (default: 0)
 0: automatische Wahl – die Steuerung prüft:
 diagonales Anfahren
 erst X-, dann Z-Richtung
 äquidistant um das Hindernis herum
 Auslassen der ersten Konturelemente, wenn die
Startposition unzugänglich ist
 1: erst X-, dann Z-Richtung
 2: erst Z-, dann X-Richtung
 3: kein Anfahren – Werkzeug ist in der Nähe des
Anfangspunktes
