Vieleck Stirn-/Rückseite G307

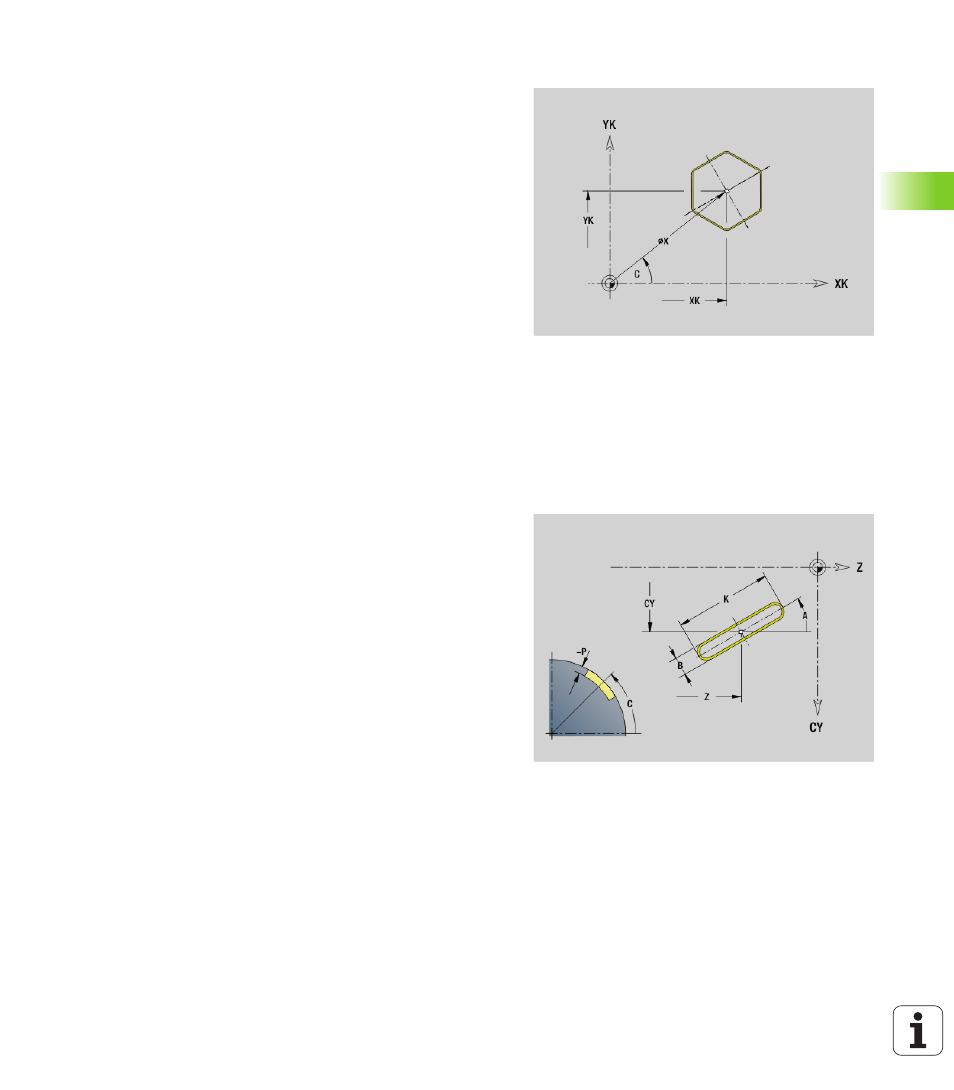

G307 definiert ein Vieleck in einer Stirn- oder Rückseitenkontur. Die
Figur programmieren Sie in Kombination mit G840, G845 oder G846.
Lineare Nut Mantelfläche G311
G311 definiert eine lineare Nut in einer Mantelflächenkontur. Die Figur
programmieren Sie in Kombination mit G840, G845 oder G846.
Parameter
XK
Mittelpunkt in kartesischen Koordinaten
YK Mittelpunkt in kartesischen Koordinaten
X Durchmesser (Mittelpunkt in Polarkoordinaten)
C Winkel (Mittelpunkt in Polarkoordinaten)
A Winkel einer Vieleckseite zur XK-Achse (default:0°)
Q Anzahl der Kanten (Q > 2)
K Kantenlänge
 K>0: Kantenlänge
 K<0: Innenkreisdurchmesser
R Fase/Verrundung (default: 0°)
 R>0: Radius der Rundung
 R<0: Breite der Fase
P Tiefe/Höhe
 P<0: Tasche
 P>0: Insel
Parameter
Z
Mittelpunkt (Z–Position)
CY Mittelpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
C Mittelpunkt (Winkel)
A Winkel zur Z-Achse (default:0°)
K Nutlänge
B Nutbreite
P Tiefe der Tasche
