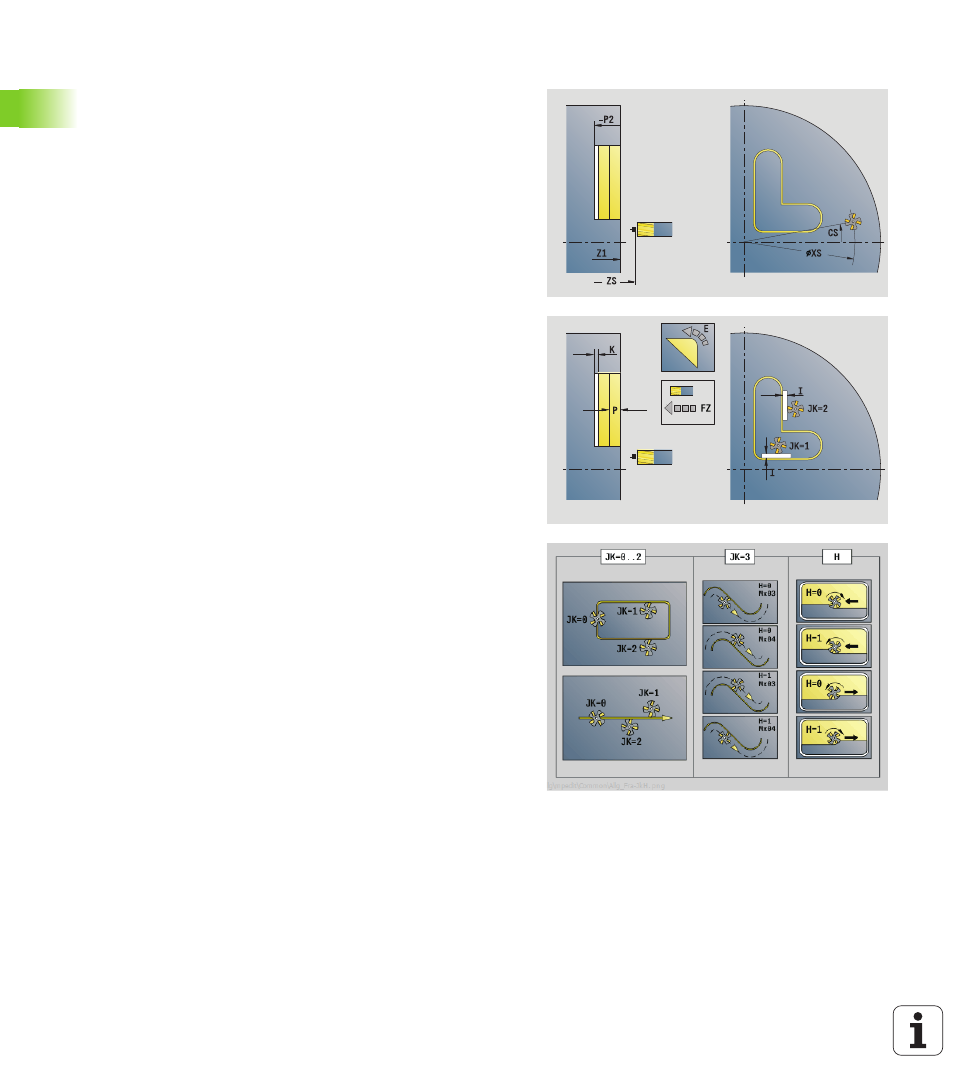

Unit „Konturfräsen ICP Stirnfläche“
Die Unit fräst die mit ICP definierte Kontur auf der Stirnfläche.
Unitname: G840_Kon_C_Stirn / Zyklus: G840 (siehe Seite 349)
Formular Kontur
FK
siehe Seite 60
NS Startsatznummer Kontur
NE Endsatznummer Kontur
Z1 Fräsoberkante
P2 Konturtiefe
Formular Zyklus
JK
Fräsort
 0: auf der Kontur
 1, geschlossene Kontur: innerhalb der Kontur
 1, offene Kontur: links von der Kontur
 2, geschlossene Kontur: außerhalb der Kontur
 2, offene Kontur: rechts von der Kontur
 3: abhängig von H und MD
H Fräslaufrichtung
 0: Gegenlauf
 1: Gleichlauf
P Maximale Zustellung
I Aufmaß konturparallel
K Aufmaß in Zustellrichtung
FZ Zustellvorschub
E Reduzierter Vorschub
R Einfahrradius
O Eintauchverhalten
 0: gerade – Der Zyklus fährt auf den Startpunkt, taucht im
Vorschub ein und fräst die Kontur.
 1: in Vorbohrung – Der Zyklus positioniert oberhalb der
Vorbohrposition, taucht ein und fräst die Kontur.
NF Positions-Marke (nur wenn O=1)
RB Rückzugsebene
