Freistich DIN 76 mit Zylinderbearbeitung G853

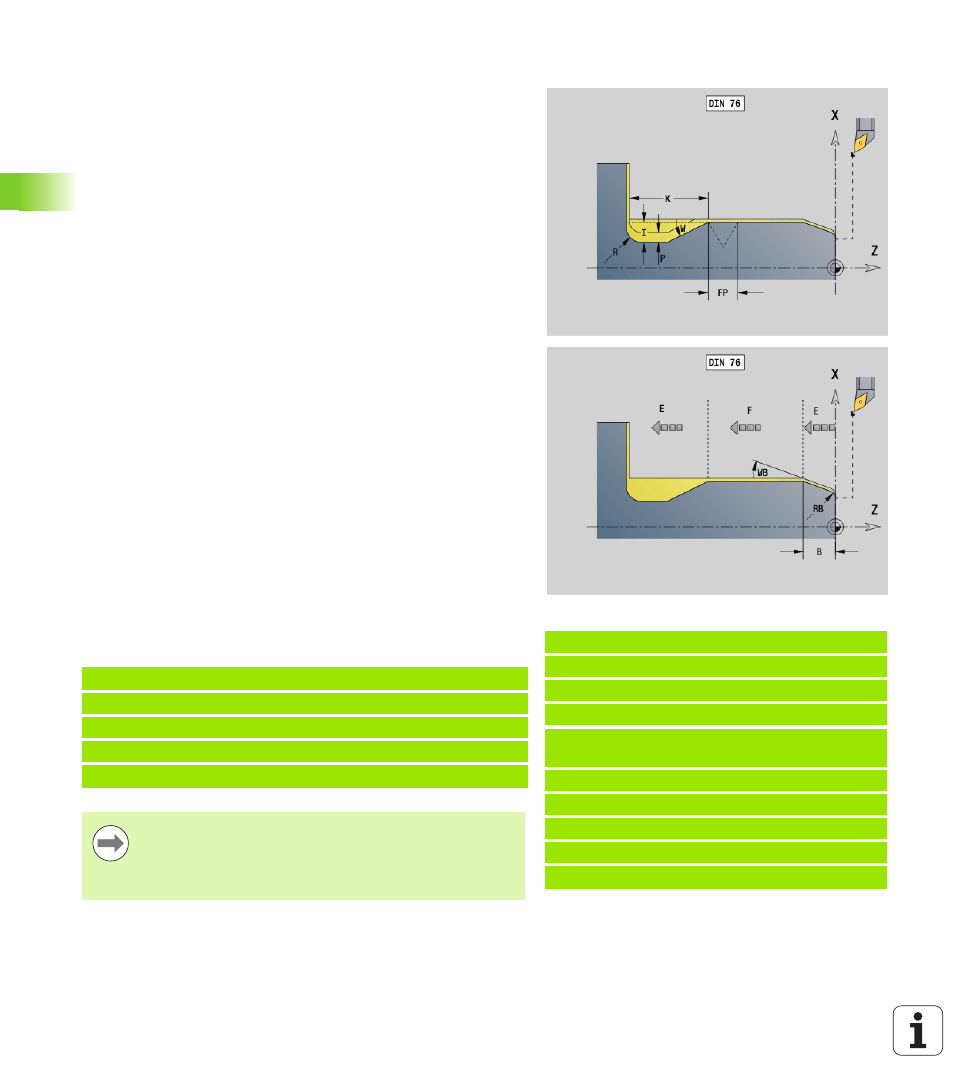

G853 fertigt den vorgelagerten Zylinder, den Freistich, die
anschließende Planfläche und den Zylinderanschnitt, wenn Sie einen
der Parameter Anschnittlänge oder Anschnittradius angeben.
Parameter, die Sie nicht programmieren, ermittelt die Steuerung aus
der Normtabelle:
 FP anhand des Durchmessers
 I, K, W, und R anhand von FP (Gewindesteigung)
Folgesätze des Zyklusaufrufs
Beispiel: G853
%853.nc
[G853]
N1 T2 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G853 FP1.5 I47 K15 W30 R2 P1 B5 RB2
WB30 E0.2 H1
N4 G0 X50 Z0
N5 G1 Z-30
N6 G1 X60
N7 G80
ENDE
Parameter
FP
Gewindesteigung
I Freistichtiefe (default: Normtabelle)
K Freistichlänge (default: Normtabelle)
W Freistichwinkel (default: Normtabelle)
R Freistichradius (default: Normtabelle)
P Aufmaß:
 P nicht angegeben: der Freistich wird in einem Schnitt
gefertigt
 P angegeben: Aufteilung in Vor- und Fertigdrehen
– P = Längsaufmaß, Planaufmaß ist immer 0,1 mm.
B Anschnittlänge – keine Eingabe: der Zylinderanschnitt wird
nicht gefertigt
RB Anschnittradius – keine Eingabe: der Anschnittradius wird
nicht gefertigt
WB Anschnittwinkel (default: 45 °)
E Reduzierter Vorschub für die Fertigung des Freistichs (default:
aktiver Vorschub)
H Abfahrart (default: 0):
 0: Werkzeug fährt zum Startpunkt zurück
 1: Werkzeug steht am Ende der Planfläche
N.. G853 FP.. I.. K.. W.. /Zyklusaufruf
N.. G0 X.. Z.. /Eckpunkt Zylinderanschnitt
N.. G1 Z.. /Freistichecke
N.. G1 X.. /Endpunkt Planfläche
N.. G80 /Ende der Konturbeschreibung
 Der Freistich wird nur in rechtwinkligen, achsparallelen
Konturecken auf der Längsachse ausgeführt.
 Schneidenradiuskorrektur wird durchgeführt.
 Aufmaße: werden nicht verrechnet
