KBF LQC (E5.3) 07/2014 Seite 65/113
11.3.1 TWW Klasse 3.1
Bei Einstellung des Drehknopfes (14) auf Endanschlag (Position 10) fungiert
der TWW Kl. 3.1 als Geräteschutz. Wird er etwas höher als auf die am Reg-
ler gewählte Solltemperatur eingestellt, fungiert er als Gutschutz.
Hat der TWW Kl. 3.1 die Regelung übernommen, erkennbar am Aufleuch-
ten der roten Alarmleuchte (14a), der Meldung „TEMP ALARM“ im Display
und Summer, folgende Schritte durchführen:
•
Summer mit Taste RESET am Regler zurücksetzen
• Gerät vom Netz trennen
• Ursache der Störung durch Fachkraft untersuchen und beheben lassen
• Gerät wie in Kap. 5 beschrieben wieder in Betrieb nehmen
Einstellung:
Um zu kontrollieren, bei welcher Temperatur der TWW Klasse 3.1 anspricht, schalten Sie das Gerät ein
und stellen Sie den gewünschten Sollwert am Temperaturregler ein.
Die Einteilung auf der Skala von 1 bis 10 entspricht dem Temperaturbereich von 0 °C bis 120 °C und
dient als Einstellhilfe.
•
Den Drehknopf (14) des TWW mit einer Münze auf Endanschlag (Stellung 10)
einstellen (Geräteschutz).
• Nach Einregelung auf den vorgewählten Sollwert den Drehknopf (14) bis zum
Schaltpunkt zurückstellen (Drehen entgegen dem Uhrzeigersinn).
• Der Schaltpunkt ist am Aufleuchten der roten Alarmleuchte (14a), der Meldung
„TEMP ALARM“ im Display und Summer erkennbar. Summer mit Taste RESET
am Regler zurücksetzen.
• Die optimale Einstellung des TWW ergibt sich durch Drehen des Drehknopfes
im Uhrzeigersinn um etwa zwei Teilstriche der Skalierung, wodurch die rote
Alarmleuchte (14a) erlischt.

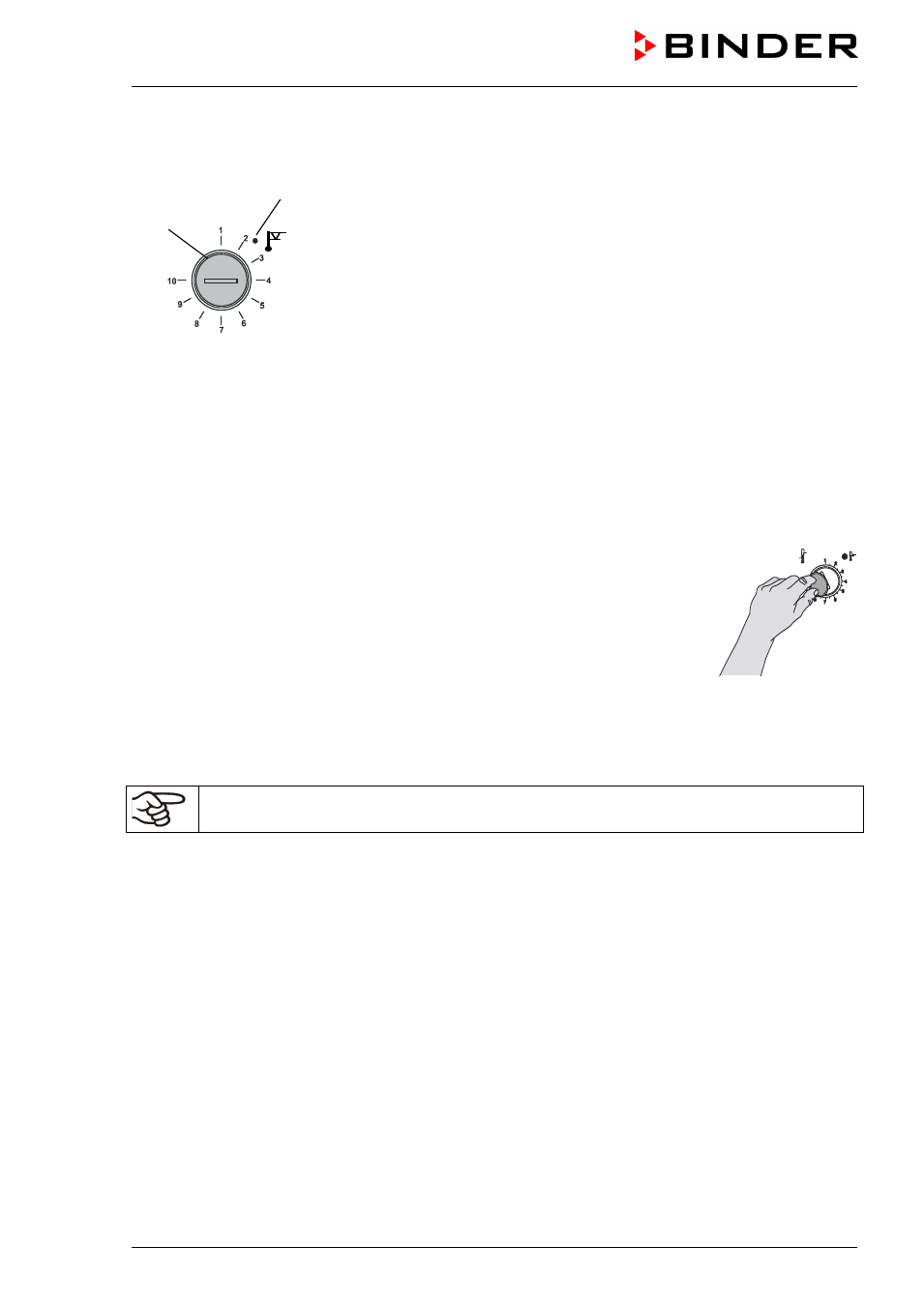

Abbildung 20: Ein-
stellung des TWW
Klasse 3.1
Einstellung regelmäßig überprüfen und bei Änderungen des Sollwertes oder der Beladung
anpassen.
Funktionsüberprüfung:
Prüfen Sie den TWW Klasse 3.1 in angemessenen Abständen auf seine Funktionstüchtigkeit. Es wird
empfohlen, diese Überprüfung auch betriebsmäßig von dem autorisierten Bedienungspersonal durchfüh-
ren zu lassen, z.B. vor Beginn eines längeren Arbeitsprozesses.
(14a)
(14)
