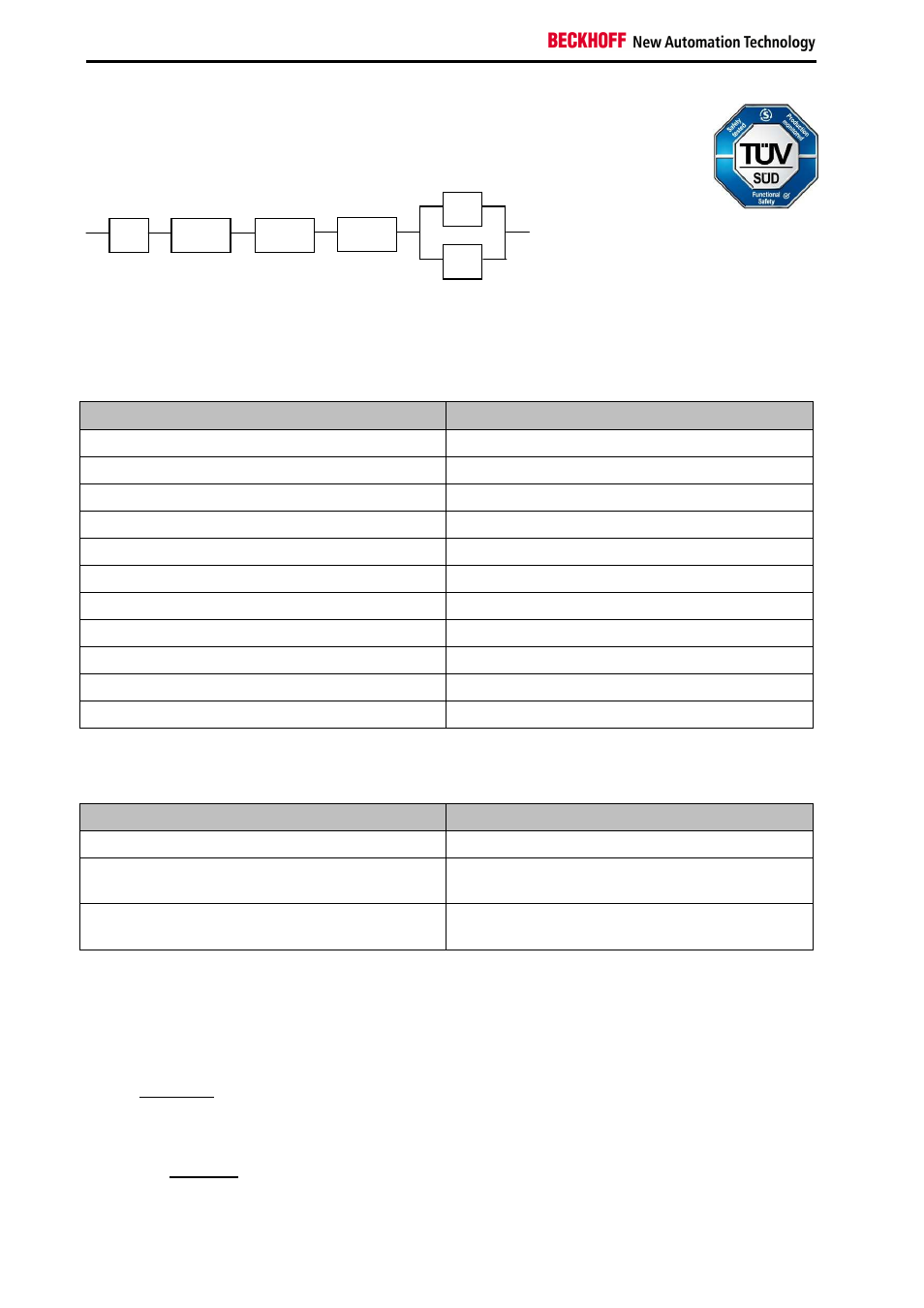

Schaltungsbeispiele
8
Applikationshandbuch TwinSAFE
2.1.2
Blockbildung und Safety-Loops
2.1.2.1
Block 1
2.1.3
Berechnung
2.1.3.1
PFH / MTTF
d
/B10
d
– Werte
Komponente
Wert
EL1904 – PFH
1,11E-09
EL2904 – PFH
1,25E-09
EL6900 – PFH
1,03E-09
S1 – B10
d
100.000
S2 – B10
d
10.000.000
K1 – B10
d
1.300.000
K2 – B10
d
1.300.000
Arbeitstage (d
op
)
230
Arbeitsstunden / Tag (h
op
)
16
Zykluszeit (Minuten) (T
zyklus
)
10080 (1x pro Woche) (7 Tage, 24 Stunden)
Lebenszeit (T1)
20Jahre = 175200 Stunden
2.1.3.2
Diagnostic Coverage DC
Komponente
Wert
S1 mit Testung/Plausibilität
DC
avg
=99%
K1/K2 mit Testung und EDM (Betätigung
1/Woche)
DC
avg
=60%
K1/K2 mit Testung und EDM (Betätigung
1/Schicht)
DC
avg
=90%
2.1.3.3
Berechnung Block 1
Berechnung der PFH-/ und MTTF
d
-Werte aus den B10
d
-Werten:
Aus:
݊
ൌ
ௗ
כ
כ
்
ೋೖೠೞ
und:
ܯܶܶܨ
ௗ
ൌ
ܤ10
ௗ
0,1 כ ݊
S1
EL1904
EL6900
EL2904
K1
K2
