Schaltungsbeispiele
102
Applikationshandbuch TwinSAFE

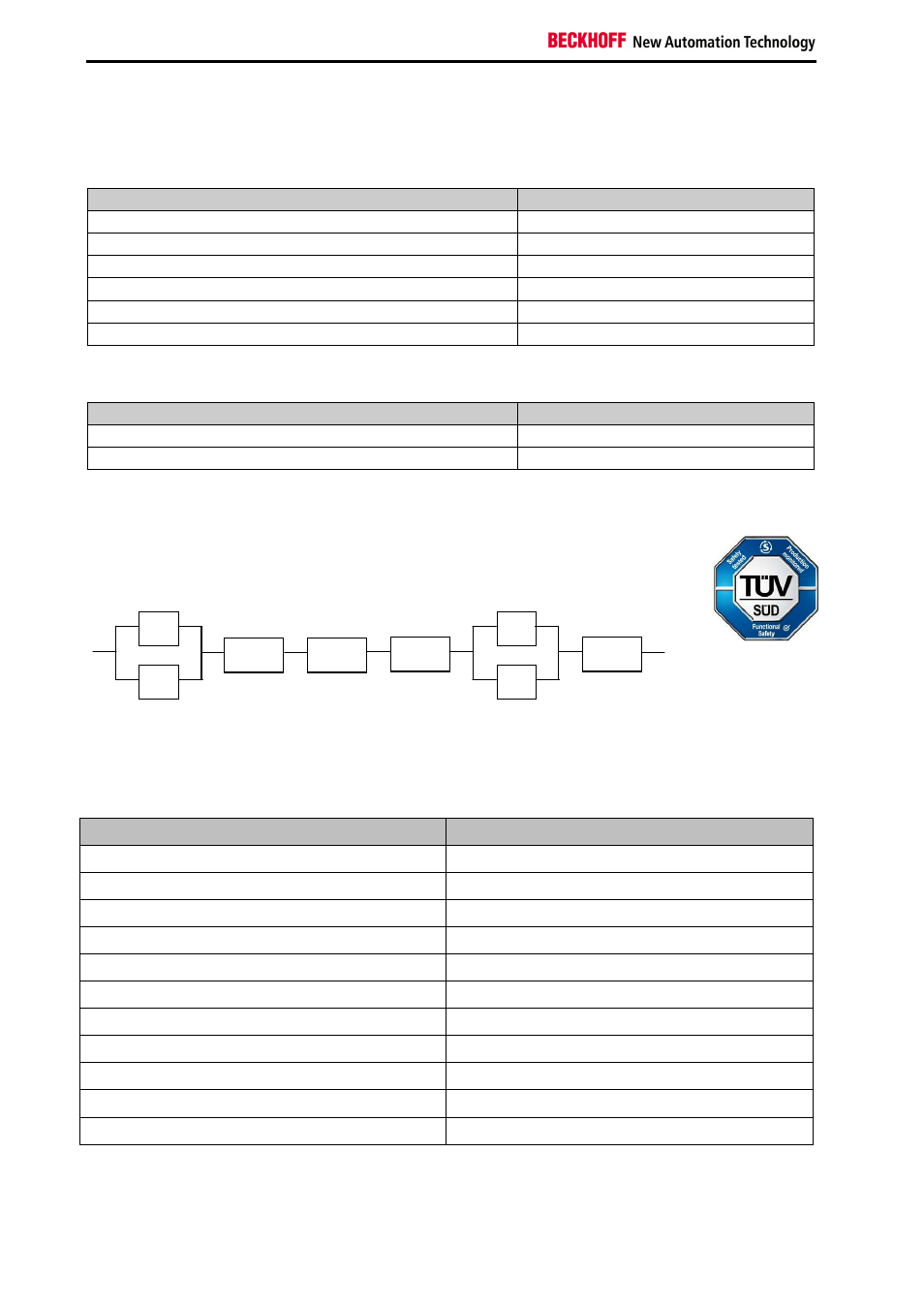

2.17.1 Parameter der sicheren Ein- und Ausgangsklemmen
EL1904 (für alle verwendeten EL1904 gültig)
Parameter
Wert
Sensortest Kanal 1 aktiv
Ja
Sensortest Kanal 2 aktiv
Ja
Sensortest Kanal 3 aktiv
Ja
Sensortest Kanal 4 aktiv
Ja
Logik Kanal 1 und 2
Single Logic
Logik Kanal 3 und 4
Single Logic
EL2904
Parameter
Wert
Strommessung aktiv
Ja
Testpulse des Ausgangs aktiv
Ja
2.17.2 Blockbildung und Safety-Loops
2.17.2.1 Block 1
2.17.3 Berechnung
2.17.3.1 PFH / MTTF
d
/B10
d
– Werte
Komponente
Wert
EL1904 – PFH
1,11E-09
EL2904 – PFH
1,25E-09
EL6900 – PFH
1,03E-09
S1 – B10
d
1.000.000
S2 – B10
d
2.000.000
K1 – B10
d
1.300.000
K2 – B10
d
1.300.000
Arbeitstage (d
op
)
230
Arbeitsstunden / Tag (h
op
)
8
Zykluszeit (Minuten) (T
zyklus
)
15 (4x pro Stunde)
Lebenszeit (T1)
20Jahre = 175200 Stunden
K1
K2
EL1904
EL6900
EL2904
S1
S2
K1
K2
EL1904
EL6900
EL2904
S1
S2
EL1904
