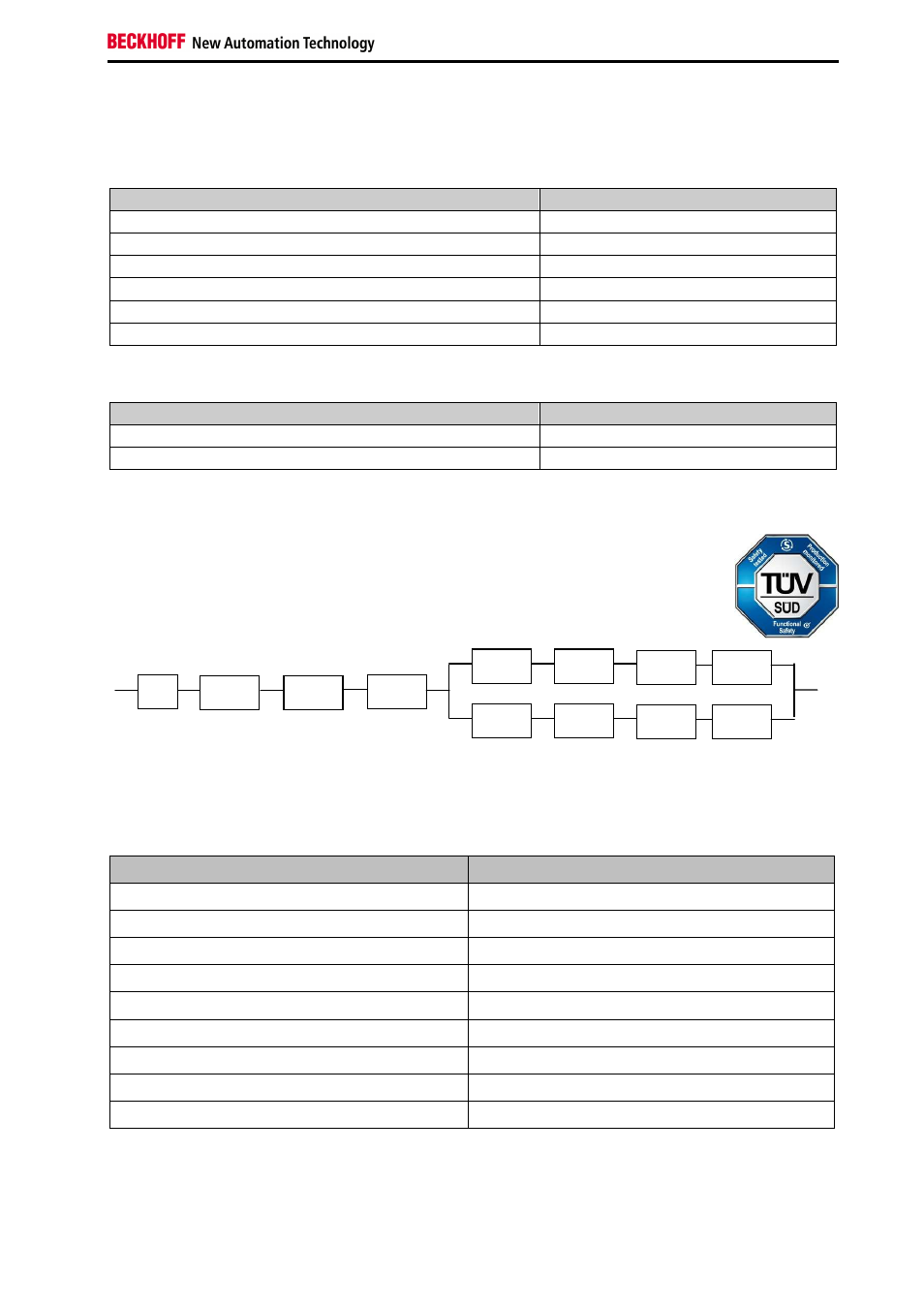

BECKHOFF TwinSAFE - Handbuch (Seite 123)

Schaltungsbeispiele
Applikationshandbuch TwinSAFE 121
2.20.1 Parameter der sicheren Ein- und Ausgangsklemmen
EL1904 (für alle verwendeten EL1904 gültig)
Parameter Wert
Sensortest Kanal 1 aktiv Ja
Sensortest Kanal 2 aktiv Ja
Sensortest Kanal 3 aktiv Ja
Sensortest Kanal 4 aktiv Ja
Logik Kanal 1 und 2 Single Logic
Logik Kanal 3 und 4 Single Logic
EL2904
Parameter Wert
Strommessung aktiv Ja
Testpulse des Ausgangs aktiv Ja
2.20.2 Blockbildung und Safety-Loops
2.20.2.1 Block 1
2.20.3 Berechnung
2.20.3.1 PFH / MTTF
d
/B10
d
– Werte
Komponente Wert
EL1904 – PFH 1,11E-09
EL2904 – PFH 1,25E-09
EL6900 – PFH 1,03E-09
AX5801 – B10d 780.000
S1 – B10
d
100.000
Arbeitstage (d
op
) 230
Arbeitsstunden / Tag (h
op
) 8
Zykluszeit (Minuten) (T
zyklus
) 60 (1x pro Stunde)
Lebenszeit (T1) 20Jahre = 175200 Stunden
EL1904 EL6900 EL1904 EL6900 S1
EL2904 AX5801 EL2904 AX5801 EL2904 AX5801 EL2904 AX5801
EL2904
EL2904 AX5801 EL2904 AX5801 EL2904 AX5801 EL2904 AX5801
