Schaltungsbeispiele
68
Applikationshandbuch TwinSAFE

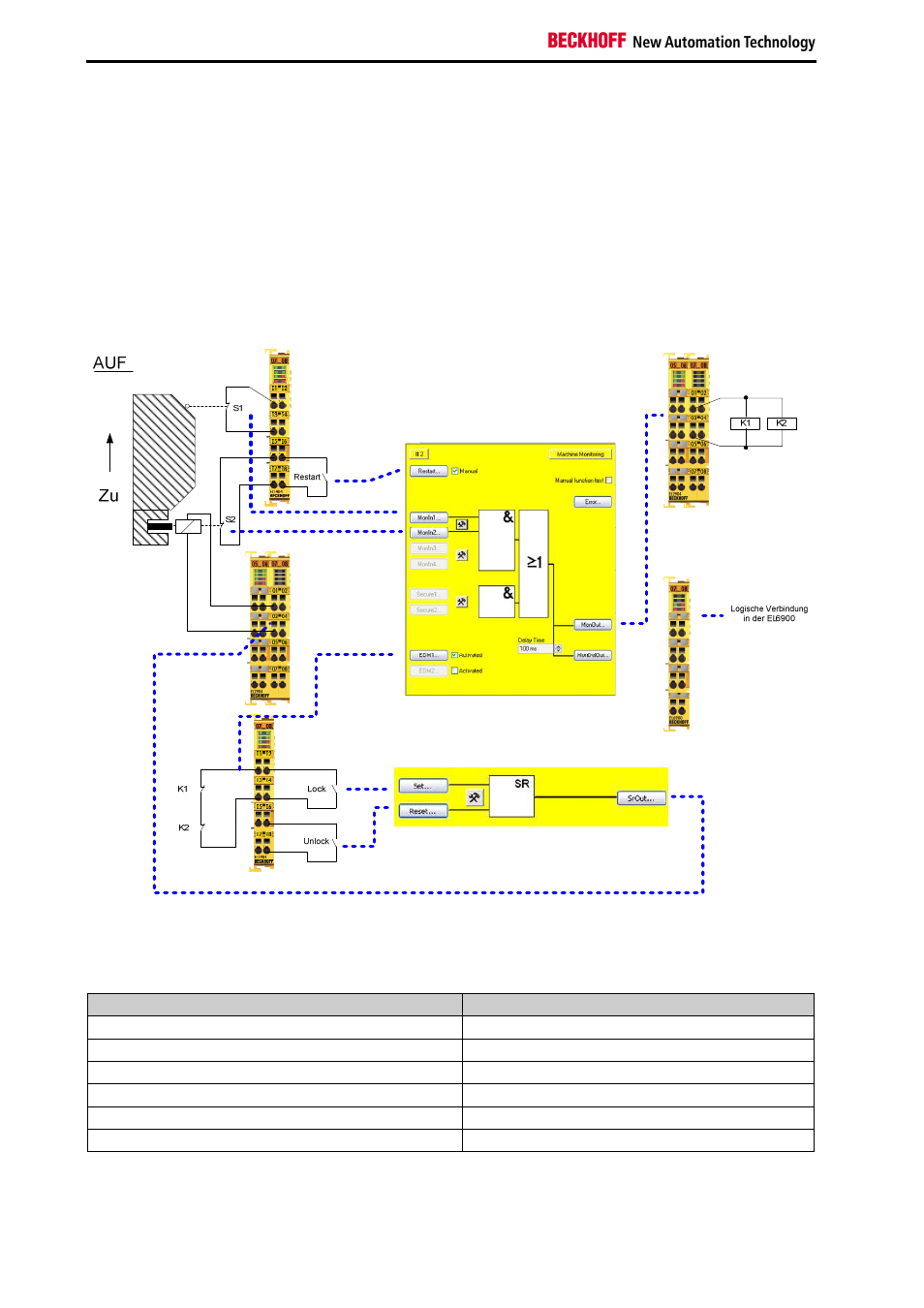

2.11 Schutztür Funktion mit Zuhaltung (Kategorie 4, PL e)
Die Schutztür hat zwei Kontakte „Tür geschlossen“ S1 und „Tür geschlossen und verriegelt“ S2, die auf
sichere Eingänge einer EL1904 verdrahtet sind. Die Testung der Eingänge ist aktiv. Eine Überprüfung auf
Diskrepanz der Signale kann nicht stattfinden, da es keinen zeitlichen Zusammenhang der Signale gibt.
Der Rückführkreis und das Restart-Signal werden über einen sicheren Eingang eingelesen. Auch hier ist
die Testung der Eingänge aktiv. An dem sicheren Ausgang werden die Schütze K1 und K2 parallel
angeschlossen. Für diese Beschaltung sind die Strommessung und die Testung des Ausgangs aktiv.
Die Zuhaltung wird über 2 sichere Eingänge geschaltet bei denen die Testung aktiv ist. Der sichere
Ausgang für die Zuhaltung hat die Testung und Strommessung aktiv.
2.11.1 Parameter der sicheren Ein- und Ausgangsklemmen
EL1904 (für alle verwendeten EL1904 gültig)
Parameter
Wert
Sensortest Kanal 1 aktiv
Ja
Sensortest Kanal 2 aktiv
Ja
Sensortest Kanal 3 aktiv
Ja
Sensortest Kanal 4 aktiv
Ja
Logik Kanal 1 und 2
Single Logic
Logik Kanal 3 und 4
Single Logic
