Schaltungsbeispiele
Applikationshandbuch TwinSAFE 43

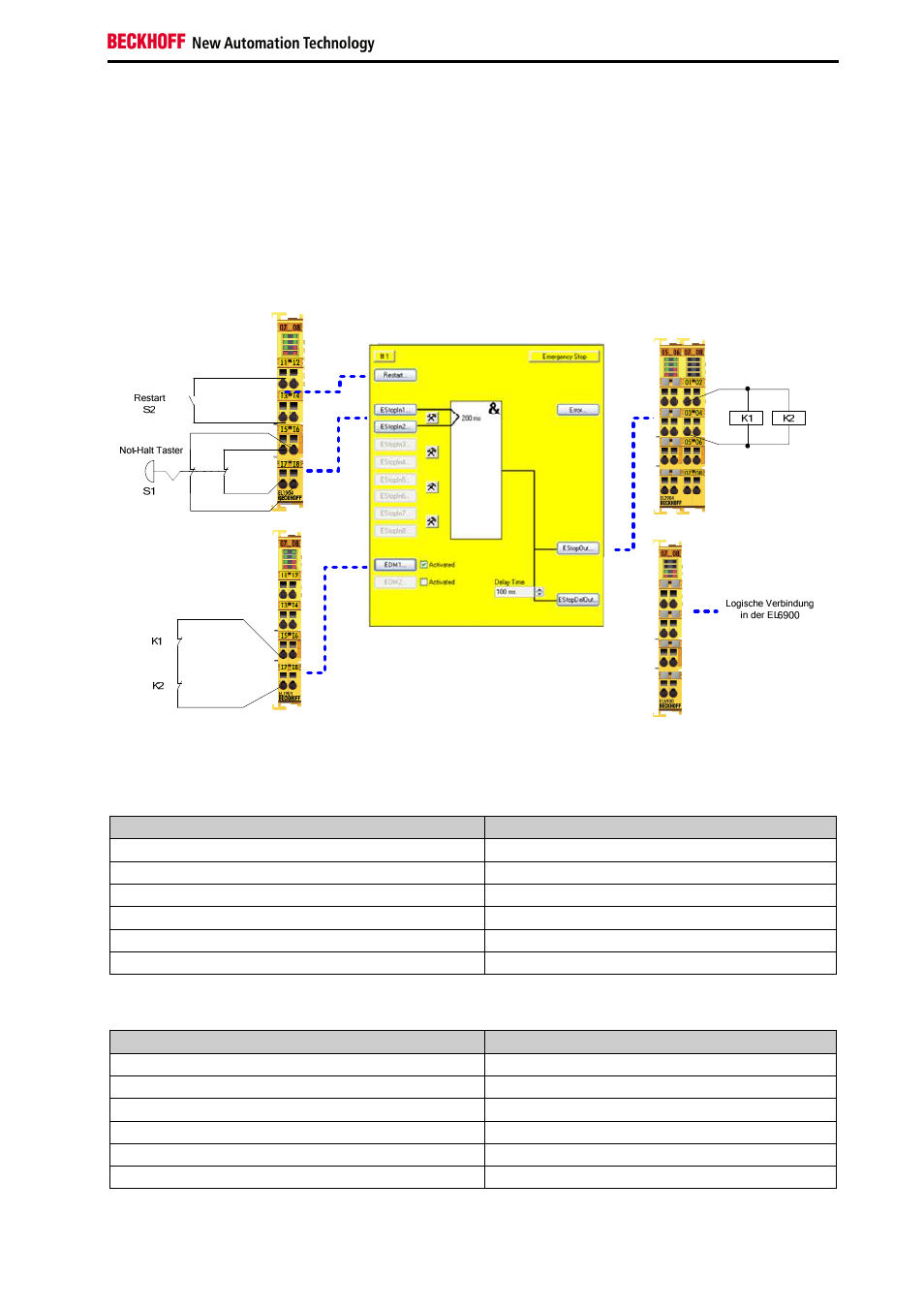

2.7 ESTOP Funktion Variante 7 (Kategorie 4, PL e)
Der Not-Halt-Taster mit zwei Öffnerkontakten, der Restart und der Rückführkreis sind auf sichere Kanäle
einer Eingangsklemme EL1904 verbunden. Die Testung des Not-Halt-Tasters ist auf beiden Kanälen
ausgeschaltet. Der Restart-Taster und der Rückführkreis haben den Sensortest eingeschaltet. Eine
Überprüfung auf Diskrepanz der beiden Not-Halt-Signale wird durchgeführt. An dem sicheren Ausgang
werden die Schütze K1 und K2 parallel angeschlossen. Für diese Beschaltung sind die Strommessung
und die Testung des Ausgangs aktiv.
2.7.1 Parameter der sicheren Ein- und Ausgangsklemmen
1. EL1904
Parameter Wert
Sensortest Kanal 1 aktiv Ja
Sensortest Kanal 2 aktiv nicht verwendet
Sensortest Kanal 3 aktiv Nein
Sensortest Kanal 4 aktiv Nein
Logik Kanal 1 und 2 Single Logic
Logik Kanal 3 und 4 Single Logic
2. EL1904
Parameter Wert
Sensortest Kanal 1 aktiv nicht verwendet
Sensortest Kanal 2 aktiv nicht verwendet
Sensortest Kanal 3 aktiv Ja
Sensortest Kanal 4 aktiv nicht verwendet
Logik Kanal 1 und 2 Single Logic
Logik Kanal 3 und 4 Single Logic
