Schaltungsbeispiele
Applikationshandbuch TwinSAFE 75

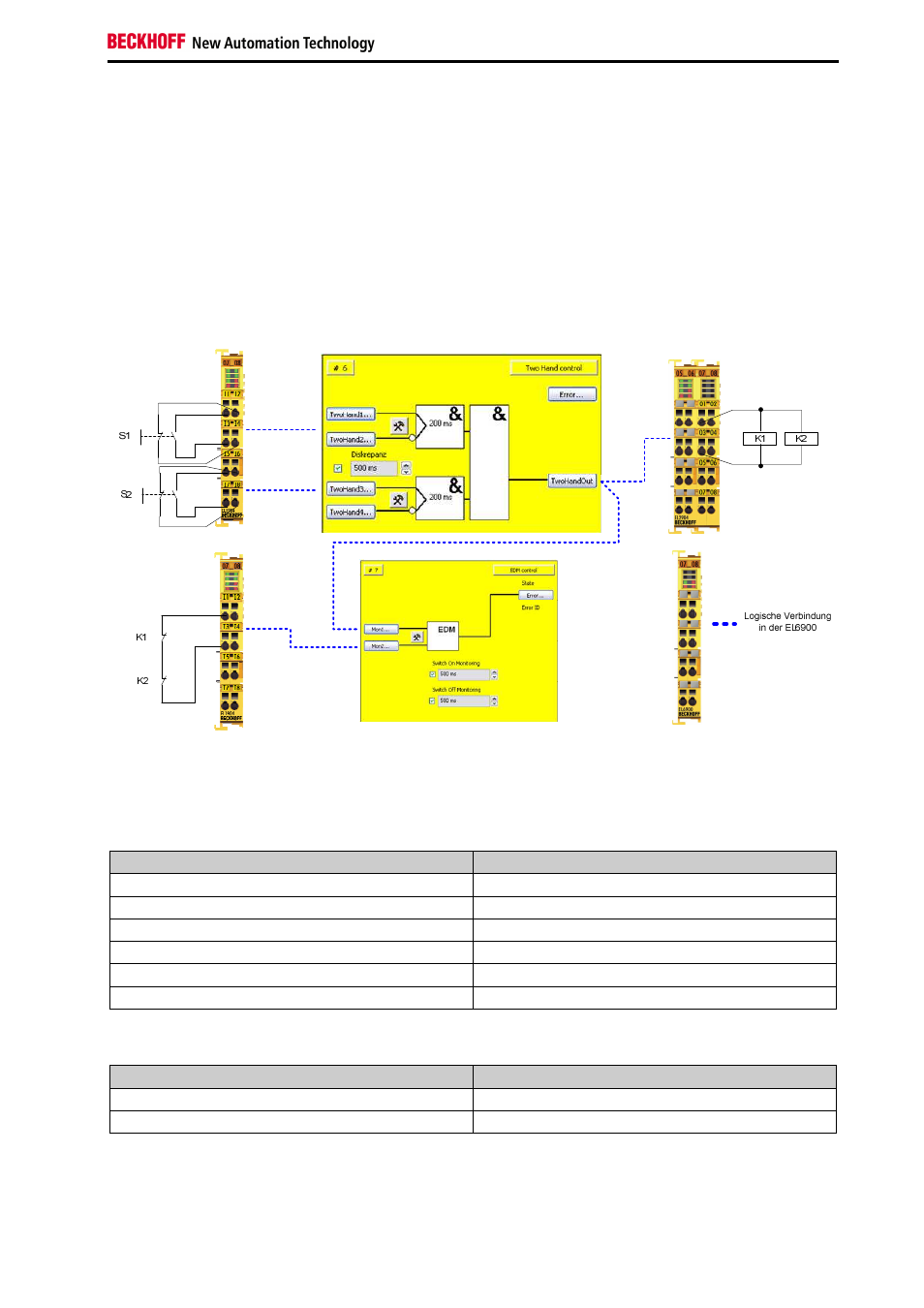

2.12 Zweihand-Steuerung (Kategorie 4, PL e)
Die Zweihandtaster bestehen jeweils aus einer Kombination von Öffner und Schließer auf sicheren
Eingängen einer EL1904. Die Testung der Eingänge ist aktiv und die Signale werden auf Diskrepanz
(200 ms) überprüft. Zusätzlich ist die synchrone Betätigung der beiden Taster aktiviert mit einer
Überwachungszeit von 500 ms.
Der Rückführkreis wird über einen sicheren Eingang eingelesen. An dem sicheren Ausgang werden die
Schütze K1 und K2 parallel angeschlossen. Für diese Beschaltung sind die Strommessung und die
Testung des Ausgangs aktiv.
2.12.1 Parameter der sicheren Ein- und Ausgangsklemmen
EL1904 (für alle verwendeten EL1904 gültig)
Parameter Wert
Sensortest Kanal 1 aktiv Ja
Sensortest Kanal 2 aktiv Ja
Sensortest Kanal 3 aktiv Ja
Sensortest Kanal 4 aktiv Ja
Logik Kanal 1 und 2 Single Logic
Logik Kanal 3 und 4 Single Logic
EL2904
Parameter Wert
Strommessung aktiv Ja
Testpulse des Ausgangs aktiv Ja
