Schaltungsbeispiele
Applikationshandbuch TwinSAFE 85

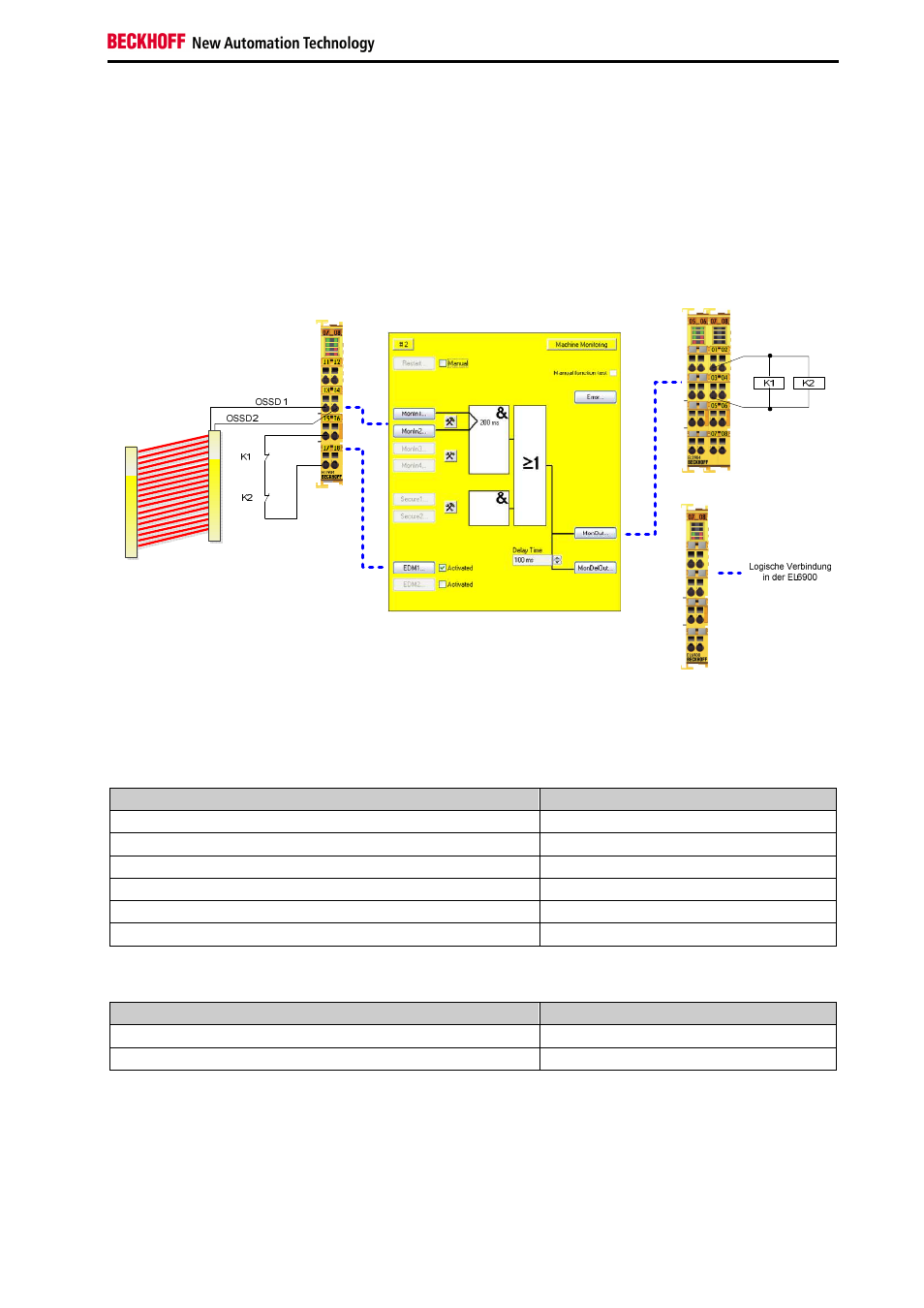

2.14 Lichtgitter (Kategorie 4, PL e)
Das Lichtgitter hat zwei OSSD-Ausgänge (Output-Signal-Switching-Device) die auf sichere Eingänge
einer EL1904 verdrahtet sind. Die Testung der Eingänge ist nicht aktiv, da die OSSD-Ausgänge eine
eigene Testung durchführen. Weiterhin werden die Signale auf Diskrepanz (200 ms) überprüft. Der
Rückführkreis wird über einen sicheren Eingang eingelesen. Für diesen Eingang ist die Testung aktiv. An
dem sicheren Ausgang werden die Schütze K1 und K2 parallel angeschlossen. Für diese Beschaltung
sind die Strommessung und die Testung des Ausgangs aktiv.
2.14.1 Parameter der sicheren Ein- und Ausgangsklemmen
EL1904
Parameter Wert
Sensortest Kanal 1 aktiv Nein
Sensortest Kanal 2 aktiv Nein
Sensortest Kanal 3 aktiv Ja
Sensortest Kanal 4 aktiv Ja
Logik Kanal 1 und 2 Asynchrone Auswertung OSSD
Logik Kanal 3 und 4 Single Logic
EL2904
Parameter Wert
Strommessung aktiv Ja
Testpulse des Ausgangs aktiv Ja
