Schaltungsbeispiele
Applikationshandbuch TwinSAFE 95

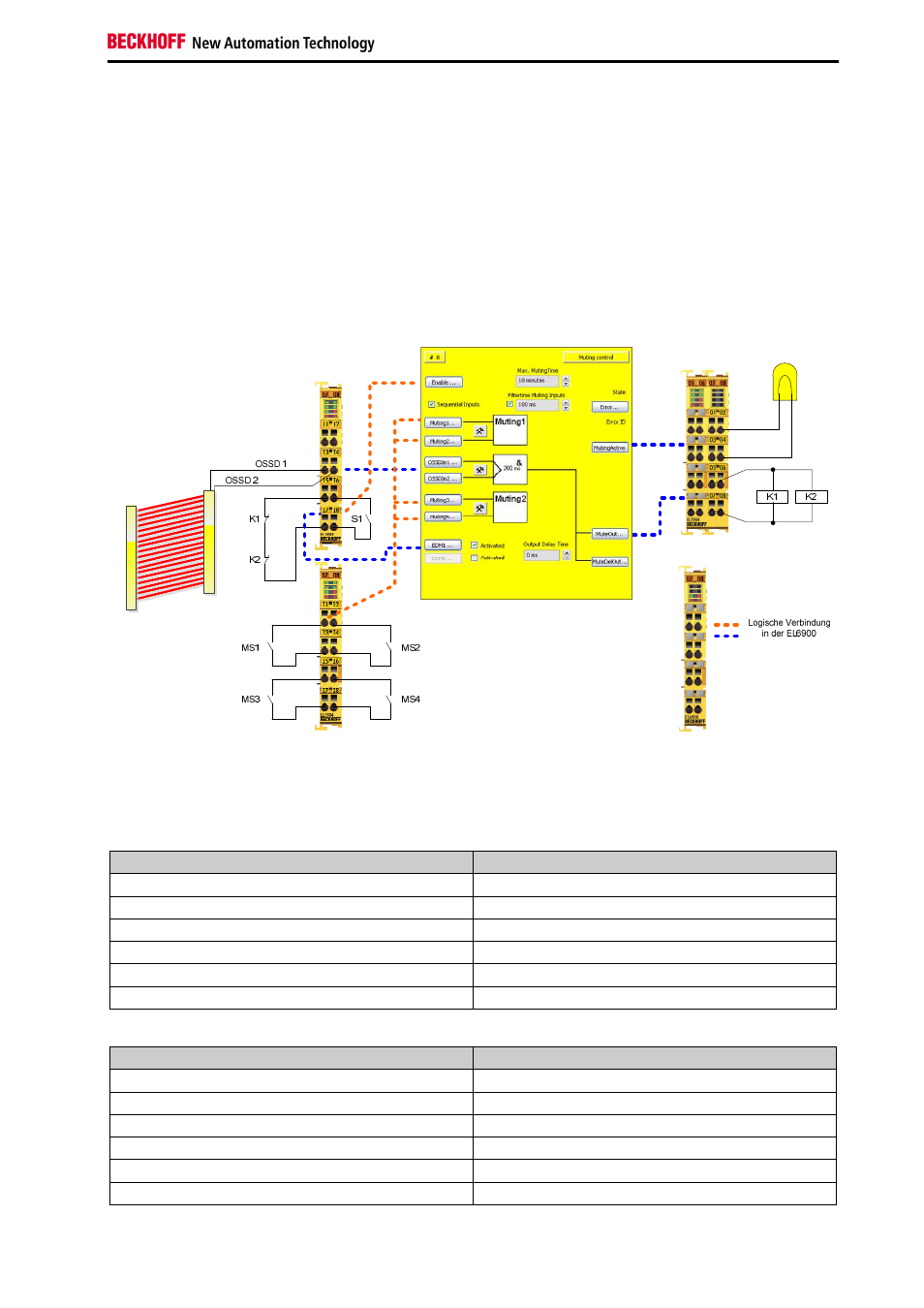

2.16 Muting (Kategorie 4, PL e)
Das Lichtgitter hat zwei OSSD Ausgänge (Output-Signal-Switching-Device) die auf sichere Eingänge
einer EL1904 verdrahtet sind. Die Testung der Eingänge ist nicht aktiv, da die OSSD Ausgänge eine
eigene Testung durchführen. Weiterhin werden die Signale auf Diskrepanz (200 ms) überprüft. Der
Rückführkreis wird über einen sicheren Eingang eingelesen. Die Muting-Schalter und der Enable-Schalter
sind ebenfalls auf sichere Eingänge verdrahtet. Für diese Eingänge ist die Testung aktiv.
An einem sicheren Ausgang werden die Schütze K1 und K2 parallel angeschlossen. Die Muting-Lampe
ist ebenfalls auf einen sicheren Ausgang verdrahtet. Für diese Beschaltung sind die Strommessung und
die Testung des Ausgangs aktiv.
2.16.1 Parameter der sicheren Ein- und Ausgangsklemmen
EL1904 (obere Klemme in der Zeichnung)
Parameter Wert
Sensortest Kanal 1 aktiv Nein
Sensortest Kanal 2 aktiv Nein
Sensortest Kanal 3 aktiv Ja
Sensortest Kanal 4 aktiv Ja
Logik Kanal 1 und 2 Asynchrone Auswertung OSSD
Logik Kanal 3 und 4 Single Logic
EL1904 (untere Klemme in der Zeichnung)
Parameter Wert
Sensortest Kanal 1 aktiv Ja
Sensortest Kanal 2 aktiv Ja
Sensortest Kanal 3 aktiv Ja
Sensortest Kanal 4 aktiv Ja
Logik Kanal 1 und 2 Single Logic
Logik Kanal 3 und 4 Single Logic
