Schaltungsbeispiele
Applikationshandbuch TwinSAFE
55

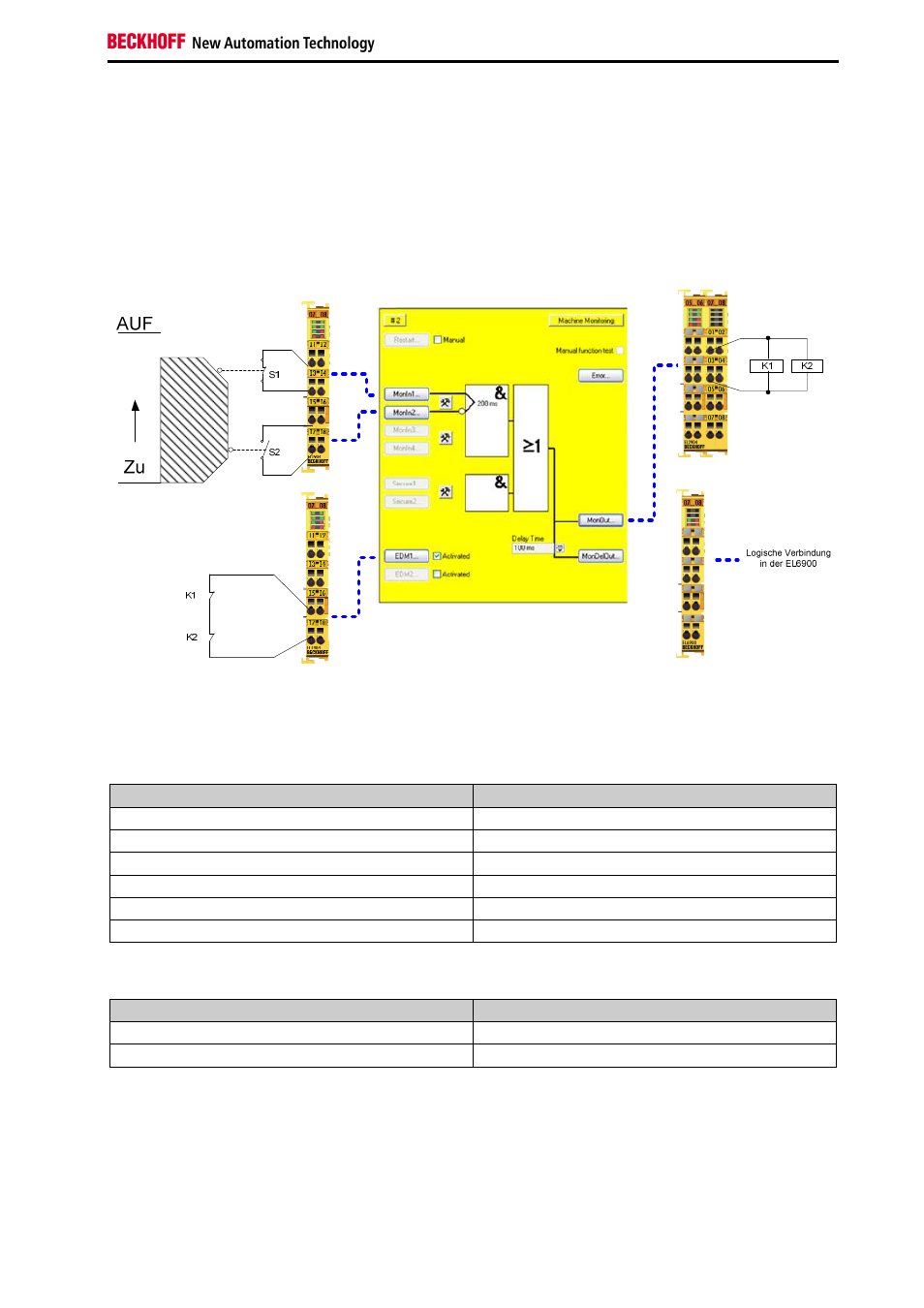

2.9 Schutztür Funktion Variante 2
(Kategorie 4, PL e)
Die Schutztür verwendet eine Kombination von Öffner und Schließer auf sicheren Eingängen einer
EL1904. Die Testung der Eingänge ist aktiv und die Signale werden auf Diskrepanz (200 ms) überprüft.
Der Rückführkreis wird über einen sicheren Eingang eingelesen. An dem sicheren Ausgang werden die
Schütze K1 und K2 parallel angeschlossen. Für diese Beschaltung sind die Strommessung und die
Testung des Ausgangs aktiv.
2.9.1
Parameter der sicheren Ein- und Ausgangsklemmen
EL1904 (für alle verwendeten EL1904 gültig)
Parameter
Wert
Sensortest Kanal 1 aktiv
Ja
Sensortest Kanal 2 aktiv
Ja
Sensortest Kanal 3 aktiv
Ja
Sensortest Kanal 4 aktiv
Ja
Logik Kanal 1 und 2
Single Logic
Logik Kanal 3 und 4
Single Logic
EL2904
Parameter
Wert
Strommessung aktiv
Ja
Testpulse des Ausgangs aktiv
Ja
