Schaltungsbeispiele
62 Applikationshandbuch TwinSAFE

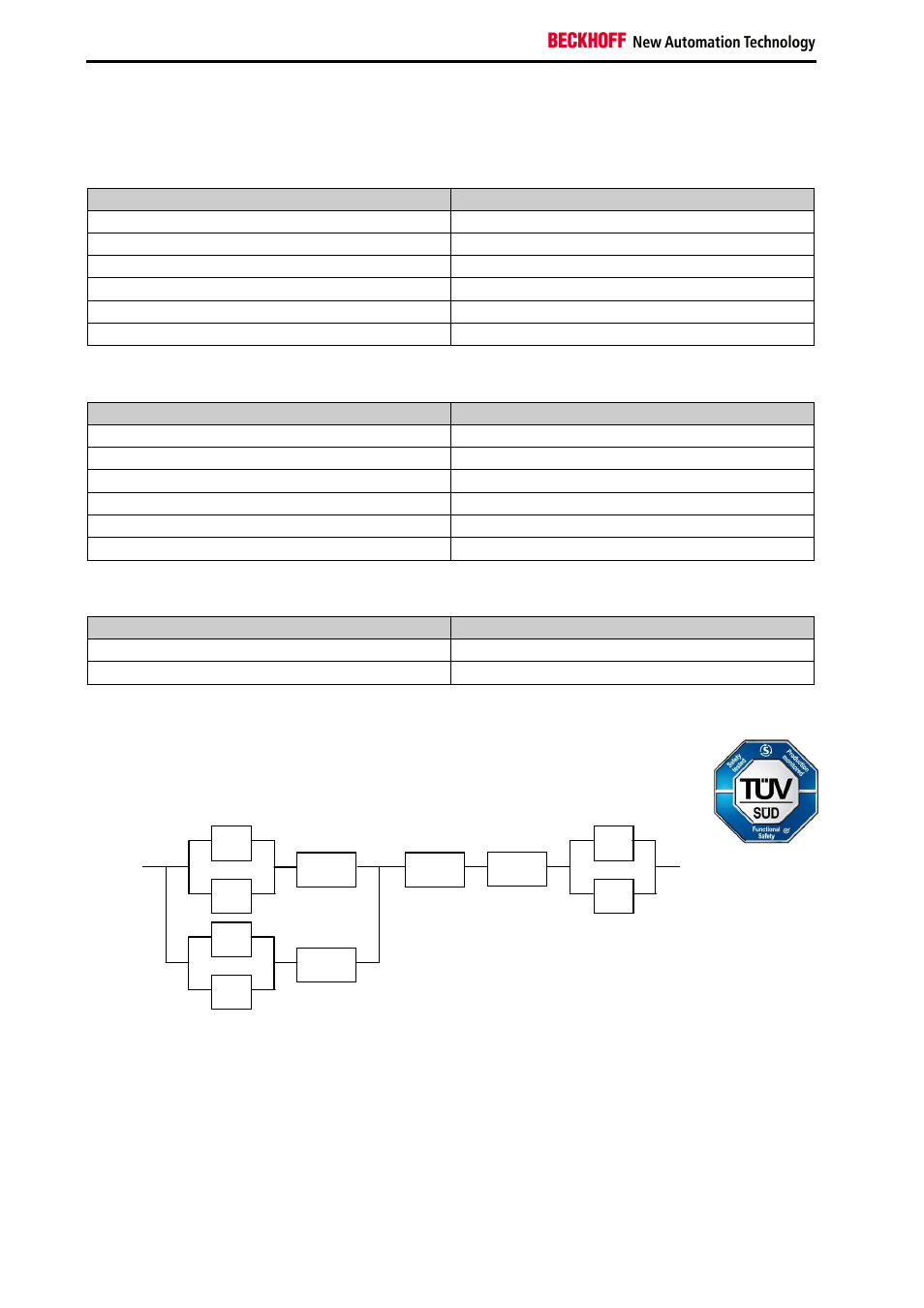

2.10.1 Parameter der sicheren Ein- und Ausgangsklemmen
EL1904 (obere EL1904 in der Zeichnung)
Parameter Wert
Sensortest Kanal 1 aktiv Ja
Sensortest Kanal 2 aktiv Ja
Sensortest Kanal 3 aktiv Ja
Sensortest Kanal 4 aktiv Ja
Logik Kanal 1 und 2 Single Logic
Logik Kanal 3 und 4 Single Logic
EL1904 (untere EL1904 in der Zeichnung)
Parameter Wert
Sensortest Kanal 1 aktiv Nein
Sensortest Kanal 2 aktiv Nein
Sensortest Kanal 3 aktiv Ja
Sensortest Kanal 4 aktiv Ja
Logik Kanal 1 und 2 Single Logic
Logik Kanal 3 und 4 Single Logic
EL2904 (für alle verwendeten EL2904 gültig)
Parameter Wert
Strommessung aktiv Ja
Testpulse des Ausgangs aktiv Ja
2.10.2 Blockbildung und Safety-Loops
2.10.2.1 Block 1
EL1904
S1
S2
EL1904
S3
S4
K1
K2
EL6900 EL2904
