2.21 Antriebsoption AX5805 mit Stopp-Funktion SS2
(Kategorie 4, PL e)

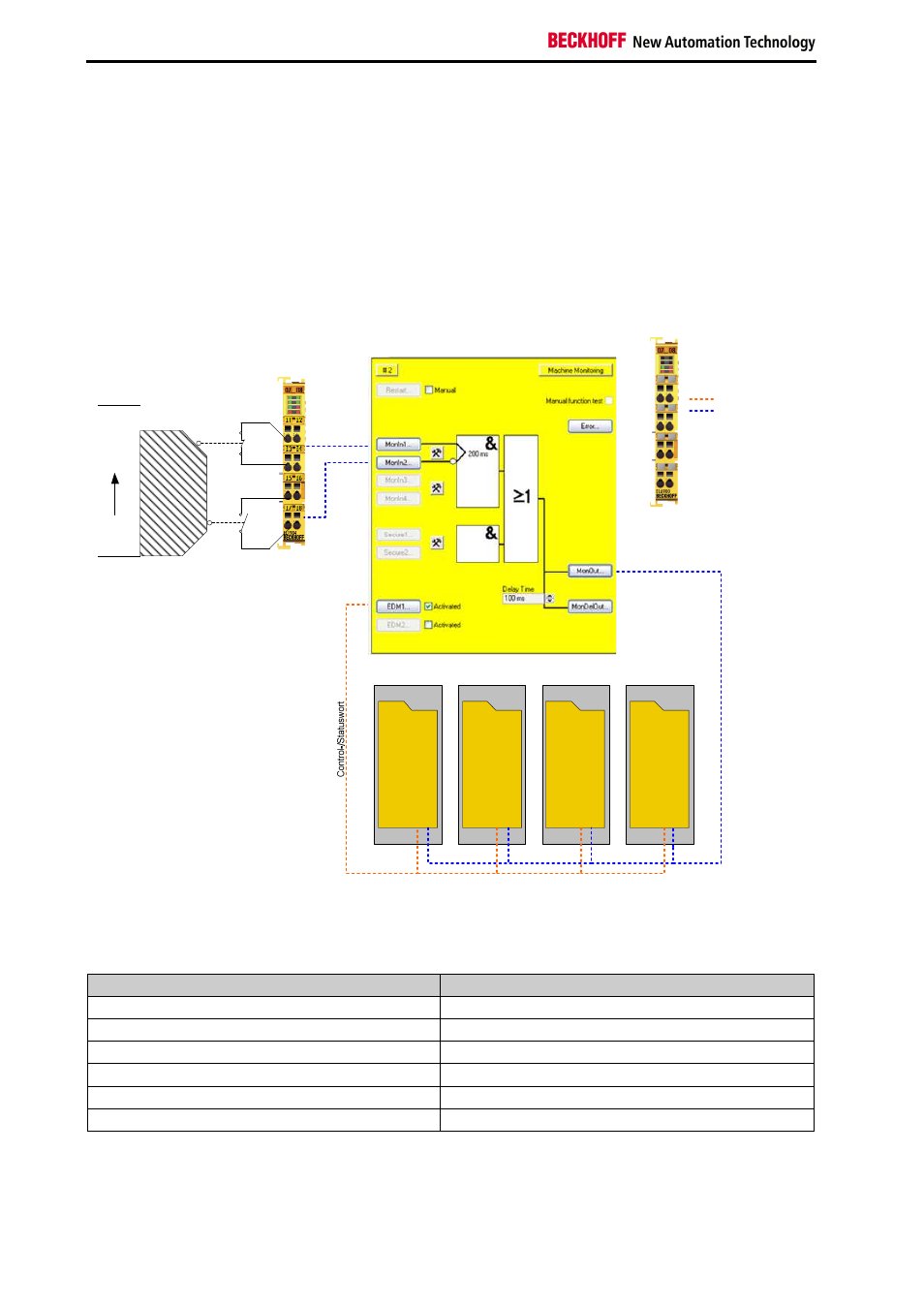

Die Schutztür ist mit einer eine Kombination von Öffner und Schließer auf eine sichere Eingangsklemme
EL1904 verbunden. Die Testung und die Prüfung auf Diskrepanz sind für die Eingangssignale
eingeschaltet. Der Ausgang ist auf die AX5805 verknüpft.
Die Rückführsignale werden über das von der Antriebsoption zurückgemeldete Control- und Statuswort
überprüft.
AX5805
AX5805
AX5805
AX5805
AX5000
AX5000
AX5000
AX5000
Logische Verbindung
in der EL6900
Zu
AUF
S1
S2
2.21.1 Parameter der sicheren Ein- und Ausgangsklemmen
EL1904 (für alle verwendeten EL1904 gültig)
Parameter
Wert
Sensortest Kanal 1 aktiv
Ja
Sensortest Kanal 2 aktiv
Ja
Sensortest Kanal 3 aktiv
Ja
Sensortest Kanal 4 aktiv
Ja
Logik Kanal 1 und 2
Single Logic
Logik Kanal 3 und 4
Single Logic
