Schaltungsbeispiele

Applikationshandbuch TwinSAFE

25

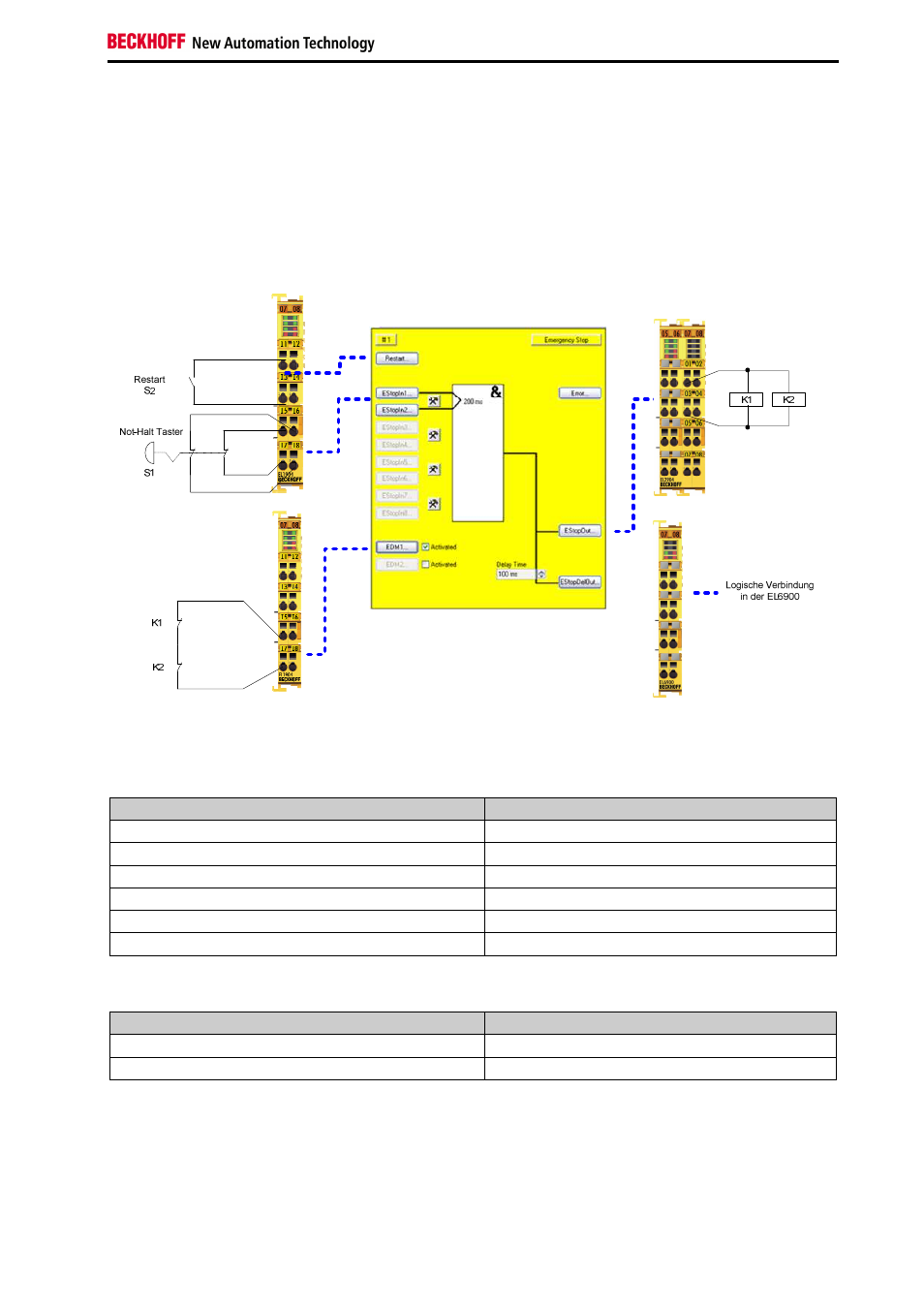

2.4 ESTOP Funktion Variante 4 (Kategorie 4, PL e)

Der Not-Halt-Taster mit zwei Öffnerkontakten, der Restart und der Rückführkreis sind auf sichere Kanäle
einer Eingangsklemme EL1904 verbunden. Die Testung der Signale ist eingeschaltet. Eine Überprüfung
auf Diskrepanz der beiden Not-Halt-Signale wird durchgeführt. An dem sicheren Ausgang werden die
Schütze K1 und K2 parallel angeschlossen. Für diese Beschaltung sind die Strommessung und die
Testung des Ausgangs aktiv.

2.4.1

Parameter der sicheren Ein- und Ausgangsklemmen

EL1904 (für alle verwendeten EL1904 gültig)

Parameter

Wert

Sensortest Kanal 1 aktiv

Ja

Sensortest Kanal 2 aktiv

Ja

Sensortest Kanal 3 aktiv

Ja

Sensortest Kanal 4 aktiv

Ja

Logik Kanal 1 und 2

Single Logic

Logik Kanal 3 und 4

Single Logic

EL2904

Parameter

Wert

Strommessung aktiv

Ja

Testpulse des Ausgangs aktiv

Ja
