Seite 33
Schaltungsbeispiele
Applikationshandbuch TwinSAFE
31

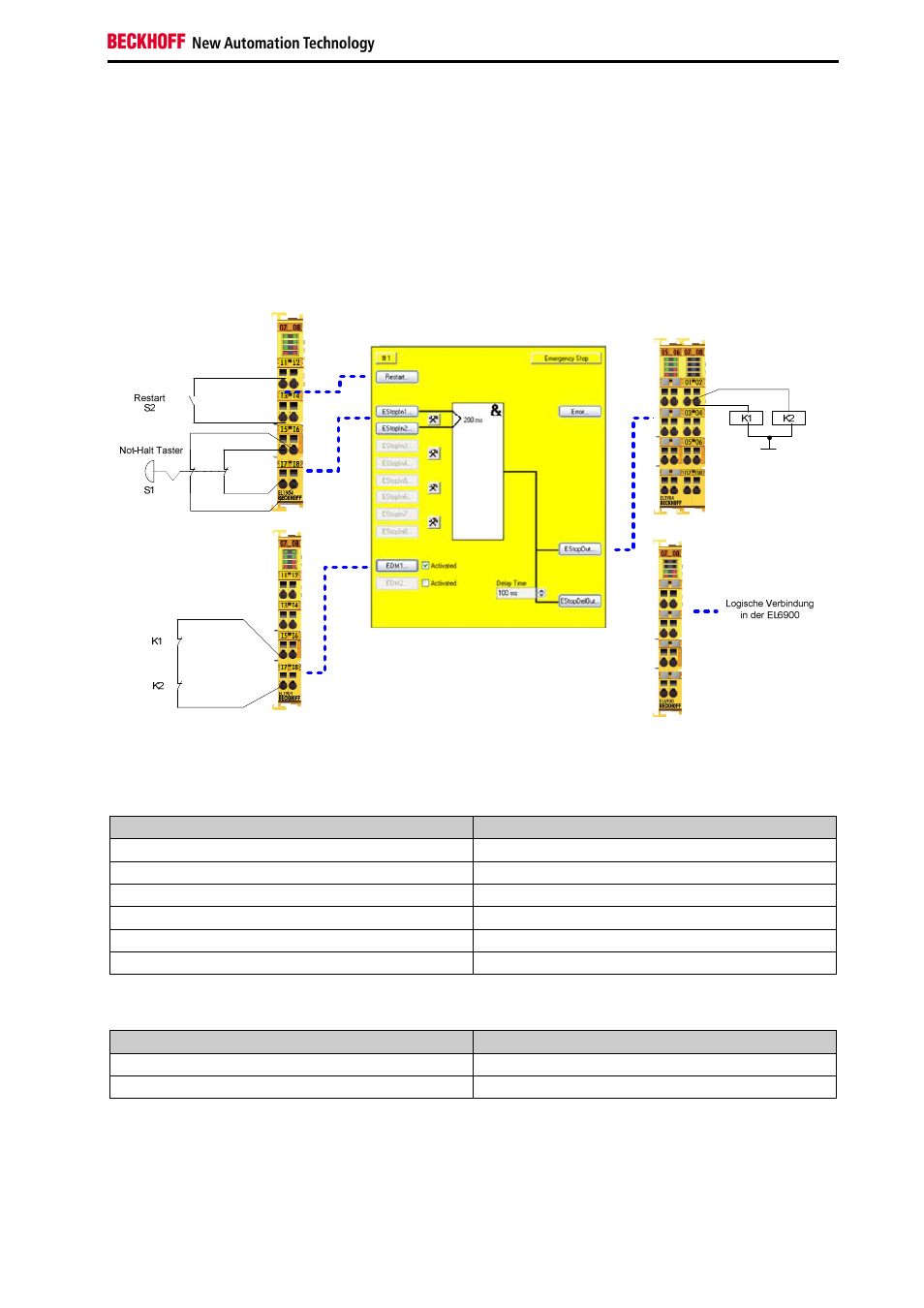

2.5 ESTOP Funktion Variante 5 (Kategorie 4, PL e)
Der Not-Halt-Taster mit zwei Öffnerkontakten, der Restart und der Rückführkreis sind auf sichere Kanäle
einer Eingangsklemme EL1904 verbunden. Die Testung der Signale ist eingeschaltet. Eine Überprüfung
auf Diskrepanz der beiden Not-Halt-Signale wird durchgeführt. Die Schütze K1 und K2 sind auf
unterschiedliche Ausgangskanäle verdrahtet. Die Anschlüsse A2 der beiden Schütze sind zusammen auf
Masse geführt. Für diese Beschaltung ist die Strommessung der Ausgangskanäle abgeschaltet. Die
Testung der Ausgänge ist aktiv.
2.5.1
Parameter der sicheren Ein- und Ausgangsklemmen
EL1904 (für alle verwendeten EL1904 gültig)
Parameter
Wert
Sensortest Kanal 1 aktiv
Ja
Sensortest Kanal 2 aktiv
Ja
Sensortest Kanal 3 aktiv
Ja
Sensortest Kanal 4 aktiv
Ja
Logik Kanal 1 und 2
Single Logic
Logik Kanal 3 und 4
Single Logic
EL2904
Parameter
Wert
Strommessung aktiv
Nein
Testpulse des Ausgangs aktiv
Ja
