SATEL GSM LT-2 7

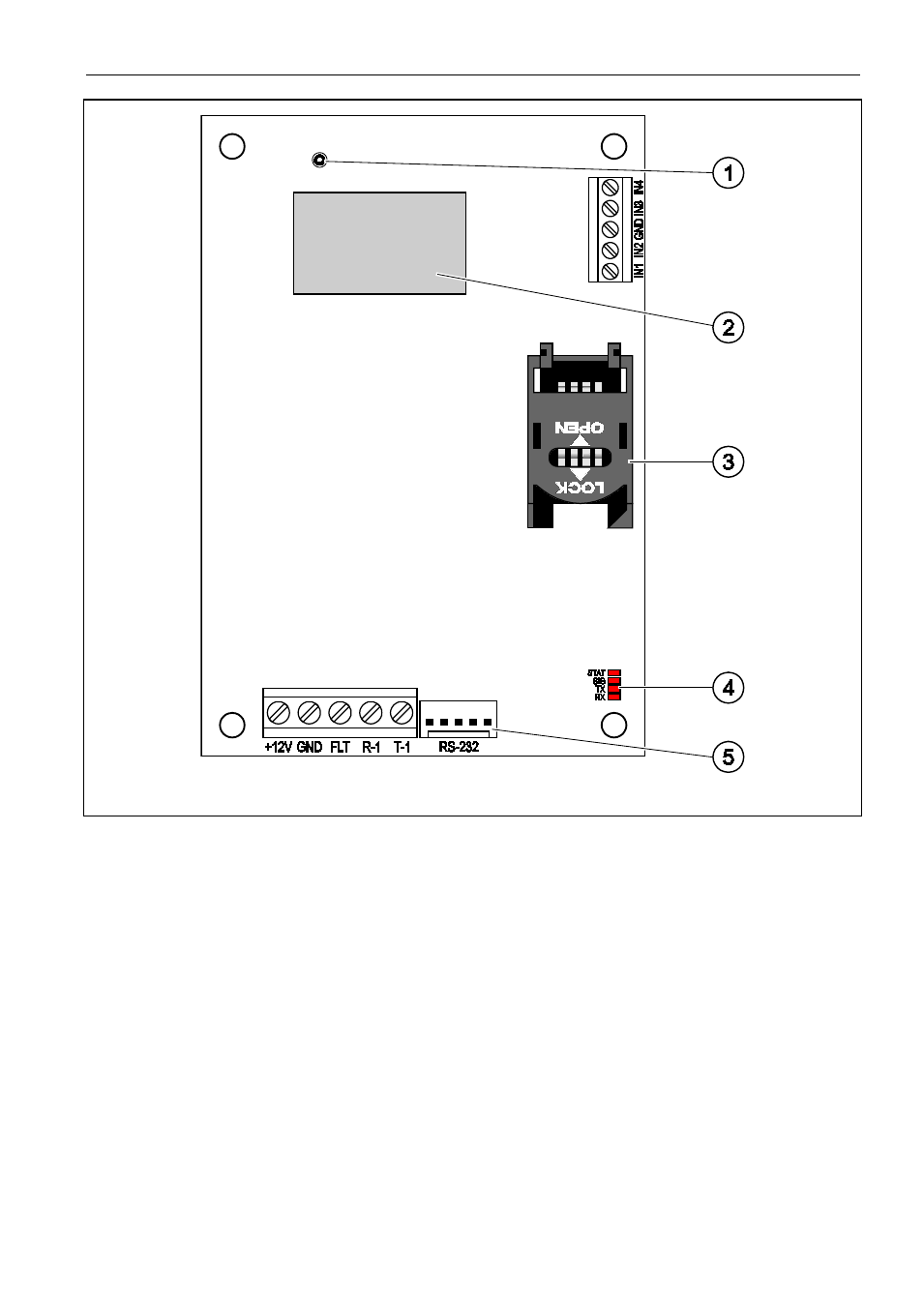

Abb. 5. Elektronikplatine des Moduls GSM LT-2.
Erläuterung zur Abbildung 5:
1 - Anschluss der externen Antenne.
2 - industrielles GSM-Telefon.
3 - Steckplatz für SIM-Karte. Bevor Sie die SIM-Karte in den Steckplatz einstecken,
programmieren Sie zuerst im Modul den PIN-Code (wenn die Karte die Eingabe des
PIN-Codes verlangt). Die im Modul installierte SIM-Karte muss die aktive GPRS-
Funktion haben, wenn das Modul die Anwendung der GPRS-Technologie benötigt.
4 - LED-Dioden (siehe: Kapitel „Leuchten der LED-Dioden”):
− Diode STAT signalisiert den Status des Moduls,
− Diode SIG zeigt den Pegel des vom GSM-Telefon empfangenen Antennensignals,
− Dioden TX und RX zeigen die Datenübertragung mittels der RS232-Schnittstelle an.
5 - RS232-Schnittstelle.
