CA-10 SATEL

15

Montage die elektrostatischen Ladungen ableiten und während der Montage die
Elemente der Platine nicht berühren.

RESET

J19

DIALER

AC

AC

COM OUT2 COM OUT3

COM

18V

OUT1

DATA CLK1

Z2

Z3

COM

Z4

COM Z6

KPD

+

COM

VOICE

COM

OUT6

OUT5

+

12V

SM-2

SYNTHESIZER

TIP

RING

T-

1

R

-1

J20

BATTERY
CHARGE

PORT
RS232

J24

350mA
700mA

OUT4 COM

CLK2 CLK3 CLK4 COM Z1

COM

Z5

COM

Z7

Z8

2

3

4

1

5

6

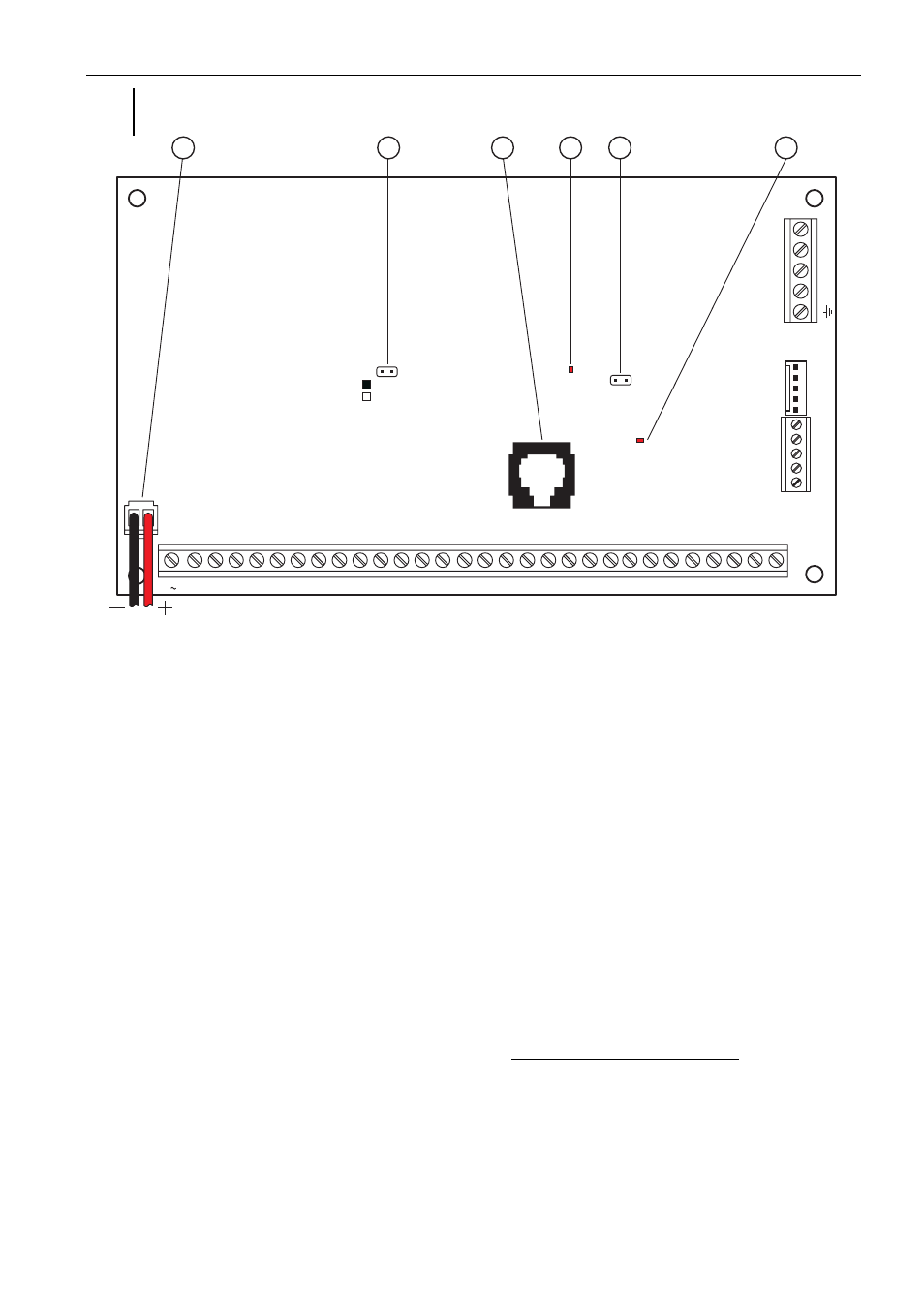

Abbildung 1. Ansicht der Platine der Zentrale.

Erläuterung zur Abb. 1:

1. Speiseleiter – der rote wird an die Klemme „+“, und der schwarze an die Klemme „-“ des

Akkumulators angeschlossen. Der Akkumulatorkreis wird durch die Polimersicherung
2,5 A geschützt. Im Komplettsatz mit der Zentrale befinden sich die Metall-Verbinder zum
Anschluss eines Akkus mit verdrillten Kabelendungen (z.B. 17 Ah-Akku). Deswegen soll
man die Kabelendungen des Akkumulators nicht abschneiden.

2. Die Pins J20 dienen zum Einstellen des Ladestroms des Akkus:

350 mA – Pins kurzgeschlossen,
700 mA – Pins getrennt.

3. Buchse RJ – der Ausgang der Schnittstelle RS-232 zum Anschluss der Schnittstelle

RS-232 der Zentrale und der Schnittstelle COM des Computers – Der Anschluss dient zur
Einstellung der Parameter des Alarmsystems über den Computer. Im Fall der Platine mit
der Buchse RJ ist der Leiter DB9F-RJ erforderlich. Im Fall des Laminats mit einer früheren
Programmversion ist der Leiter RS-CA64/CA10 erforderlich.

Achtung:

Die Pins der Schnittstelle RS-232 dürfen nicht kurzgeschlossen und nicht mit den

Fingern berührt werden.

Vor Anschluss des Kabels sollte der Errichter die elektrostatische Ladung entladen; z.B.

durch Berühren mit dem Handrücken einer geerdeten Einrichtung (Wasserhahn,
Heizkörper usw.).

Es wird empfohlen, das Kabel zuerst an die Schnittstelle der Zentrale, und erst danach

an die des Rechners anzuschließen.

Die Länge des Verbindungskabels zwischen den Ports RS-232 sollte unter 20 m liegen.

4. Die LED DIALER” – leuchtet, wenn die Zentrale telefoniert, und blinkt, wenn die

Rufnummer im Impulsverfahren gewählt wird.
