Satel CA-10 installer manual Benutzerhandbuch
Seite 27

CA-10 SATEL
25
COM
OUT1
COM
OUT2
COM
OUT3
COM
OUT4
COM
+KPD
+12 V
BEGRENZER
2,2A
BEGRENZER
2,2A
BEGRENZER
2,2A
BELASTUNG
BELASTUNG
BELASTUNG
BELASTUNG
BEGRENZER
2,2A
BEGRENZER
2,2A
belastet sein.
Achtung: Die Ausgänge OUT1, OUT2, OUT3 und OUT4 müssen mit Widerständen 2,2 k
Ω

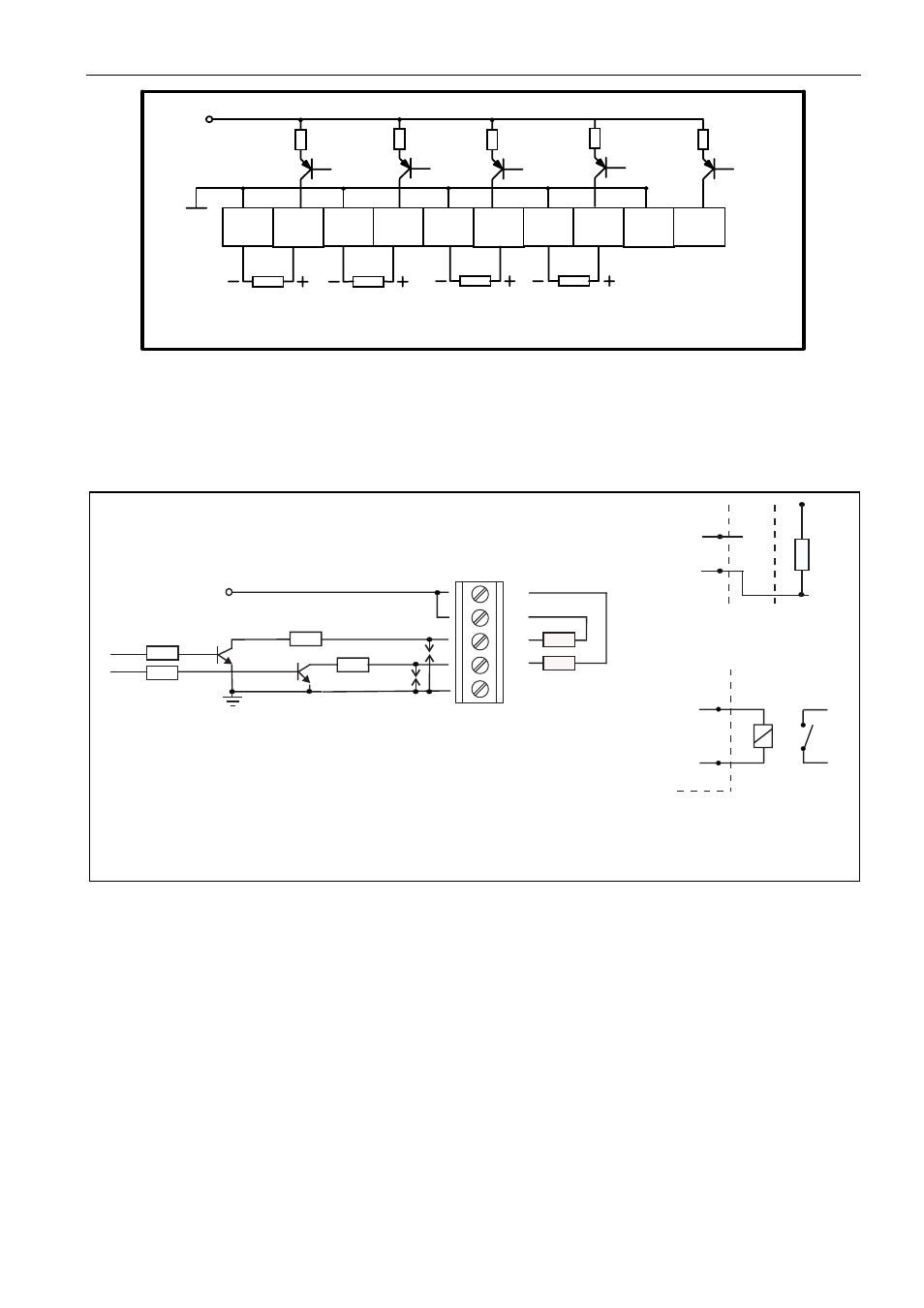

Abbildung 12. Schema der Starkstromausgänge.
Die Ausgänge OUT1 bis OUT4 prüfen das Vorhandensein der Belastung. Um ihre
richtige Funktion zu gewährleisten, muss in den anzuschließenden Signalgebern ein
paralleler Widerstand 2,2 k
Ω
geschaltet werden. Falls ein Signalgeber im ausgeschalteten
Zustand unerwünschte leise Töne von sich gibt, ist ein kleinerer Widerstand zu wählen.
COM
OUT6
OUT5
+
12V
OUT5
OUT6
COM
+12V
-
+
+Ucc
+12V
R
OUT n
P
12 V
OUT n
Abbildung 13. Schema der Schwachstromausgänge OUT5 und OUT6 und Anschluss der
Belastungen.
Werden Signalgeber mit eingebautem Akku verwendet, dann kann man den Ausgang OUT4
für die Einspeisung der Signalgeber verwenden, und die auslösenden Signale können von
den Schwachstromausgängen OUT5 und (oder) OUT6 abgeleitet werden.
Die Ausgänge OUT5 und OUT6 können zur Steuerung der Relais verwendet werden, mit
denen beliebige Signalgeber oder andere Einrichtungen geschaltet werden können.
Die Relais können direkt an die Ausgänge angeschlossen werden, wie in Abbildung 13.
Die Ausgänge OUT5 und OUT6 können auch zur Steuerung des Senders für die
Funküberwachung, Typ NR2-DSC (System NEMROD – Format PC16OUT) von NOKTON,
verwendet werden. In diesem Fall ist der Betriebsmodus dieser Ausgänge zu ändern, indem
eine entsprechende Option in der Servicefunktion FS5 eingeschaltet wird. Im Betriebsmodus
mit dem Sender NOKTON dienen die Ausgänge zur Übermittlung von Daten über den
Zustand der Zentrale (Linienalarme, Brandalarme, Störungen, Scharfschaltungen und
sonstige). Dabei werden die mit den Standard-Servicefunktionen programmierten Aufgaben
nicht realisiert.
Speisung
Maximale
Belastung
50 mA
Ausgang zur
Masse
Relaisausgang
