CA-10 SATEL

27

Anschluss des Sprachausgabe-Moduls

Falls die Funktion der telefonischen
Benachrichtigung über Alarme mittels
Ansage (Sprachmeldung) verwendet
werden soll, muss ein Sprachgenerator
an die Zentrale angeschlossen werden.

Die Zentrale CA-10 arbeitet mit dem
Sprachausgabe-Modul SM-2 von SATEL
zusammen. Die Buchse des Generators
(gekennzeichnet mit dem Symbol: SM-2
VOICE SYNTHESIZER) befindet sich auf
der rechten Seite der Platine, zwischen
dem Port der Fernsprechleitung und der
Buchse der Ausgänge OUT5, OUT6.
Der Generator SM-2 wird direkt in diesen
Anschluss eingesteckt. Er besitzt

MINIJACK-Buchsen zum Abhören der Meldung und „Abhorchen” der Fernsprechleitung.

Anschluss eines Druckers oder Rechners

Wenn eine detaillierte Dokumentation von Ereignissen im System benötigt wird, dann muss
ein Drucker angeschlossen werden.

Der Drucker kann auf die Dauer oder nur vorübergehend zum Ausdrucken des
Speicherinhalts angeschlossen werden. Ist der Drucker ständig angeschlossen, dann werden
alle Ereignisse im System sofort ausgedruckt. Die ausgedruckte Zeile enthält Datum, Zeit,
Beschreibung und Quelle des Ereignisses (Nummer der Linie, des Bereichs oder Betreibers).

Die Zentrale kann mit Druckern zusammenarbeiten, die mit der Schnittstelle RS-232
ausgestattet sind. Auf der Platine der Zentrale ist die Schnittstelle RS-232 am Steckplatz J24
(Buchse RJ) angebracht. Die Schnittstelle RS-232 ermöglicht auch den Anschluss der
Zentrale an einen Rechner.

1

2

3

4

5

6

2

4

5

DTR

RXD

COM

COM

TXD
DSR

1

5

6

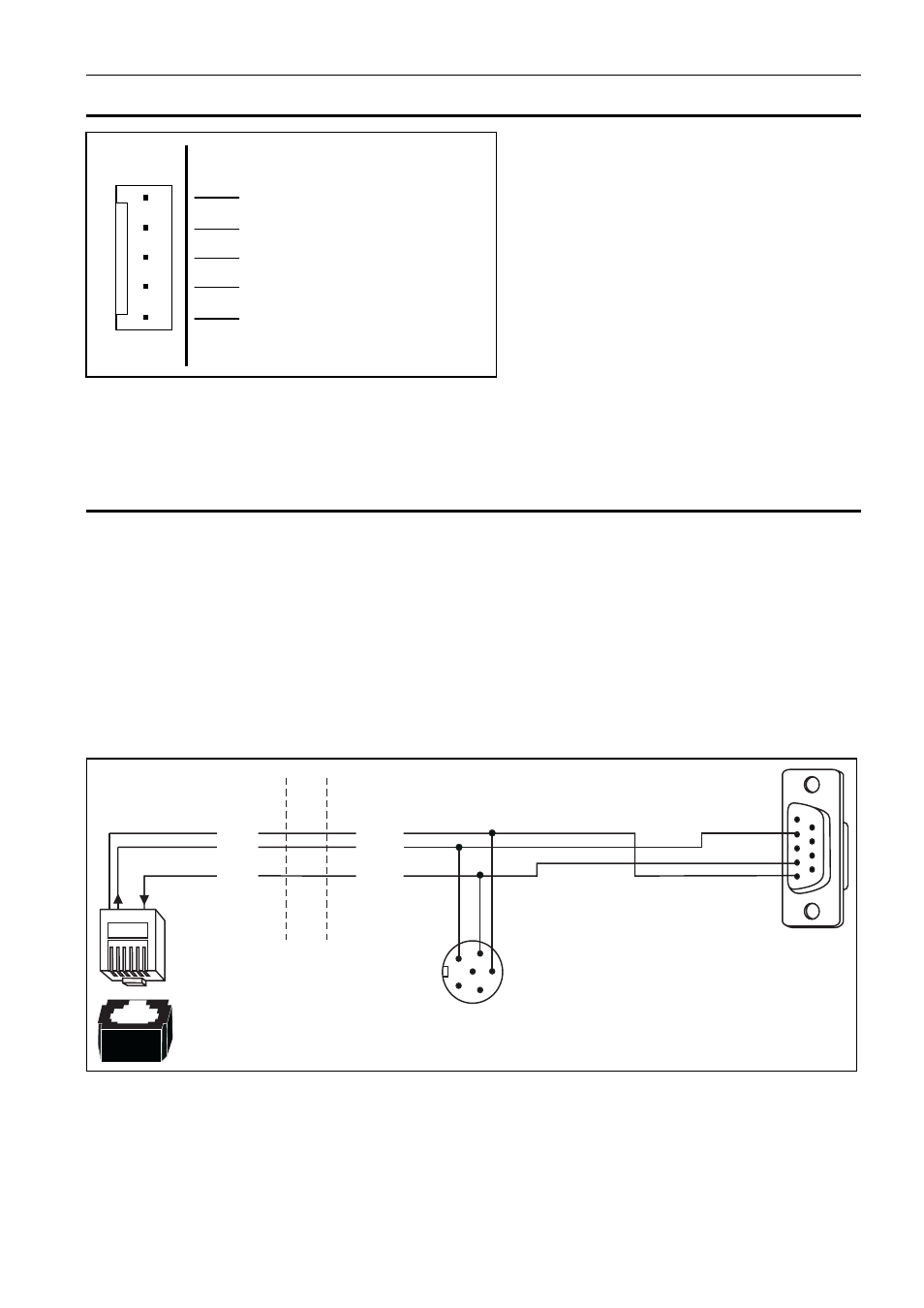

Abbildung 16. Anschluss eines Druckers an RS-232 der Zentrale.

Die Anordnung der Signale und die Art und Weise, wie man einen Drucker oder Rechner an
diese Schnittstelle anschließt, ist in Abbildungen 16. undAbbildung 17. dargestellt.
Grundsätzlich wird das Signal TXD der Zentrale an den Eingang RXD des Druckers oder
Rechners, und das Signal TXD des Rechners an den Eingang RXD der Zentrale
angeschlossen. Mit dem Signal DTR meldet der Drucker oder Rechner die Bereitschaft,

Z

ENTRALE

D

RUCKER

S

ERIELLER

P

ORT

RS-232

B

UCHSE AUF DER

P

LATINE DER

Z

ENTRALE

B

UCHSE DES

D

RUCKERS

MEFKA

A

NSCHLUSS

DB9M

M

ÄNNLICHE

S

TECKER VON DER

S

EITE DER

L

ÖTPUNKTE

Masse

Niederfrequenz-Signal

Auslösen der Wiedergabe

Abhorchen der Fernschachleitung

+ Speisespannung (12V)

Platine der
Zentrale

Abbildung 15. Buchse zum Anschluss des

Sprachausgabe-Moduls SM-2.
