CA-10 SATEL
23
Für die Stromversorgung der Melder kann man einen beliebigen Ausgang wählen, der mit
einer elektronischen Sicherung ausgestattet ist (von OUT1 bis OUT4). Der Ausgang ist als
„SPEISEAUSGANG“ (Ausgang mit der Funktion 27) zu programmieren. Melder, die an die
Linien der Bedienteile angeschlossen sind, können auch über den Ausgang +KPD gespeist
werden.
EOL/NO
NO
TMP
COM 12V
C
TMP
CA-10
COM
COM
Z2
Z3
Z4
Z5
Z1 COM
2,2k

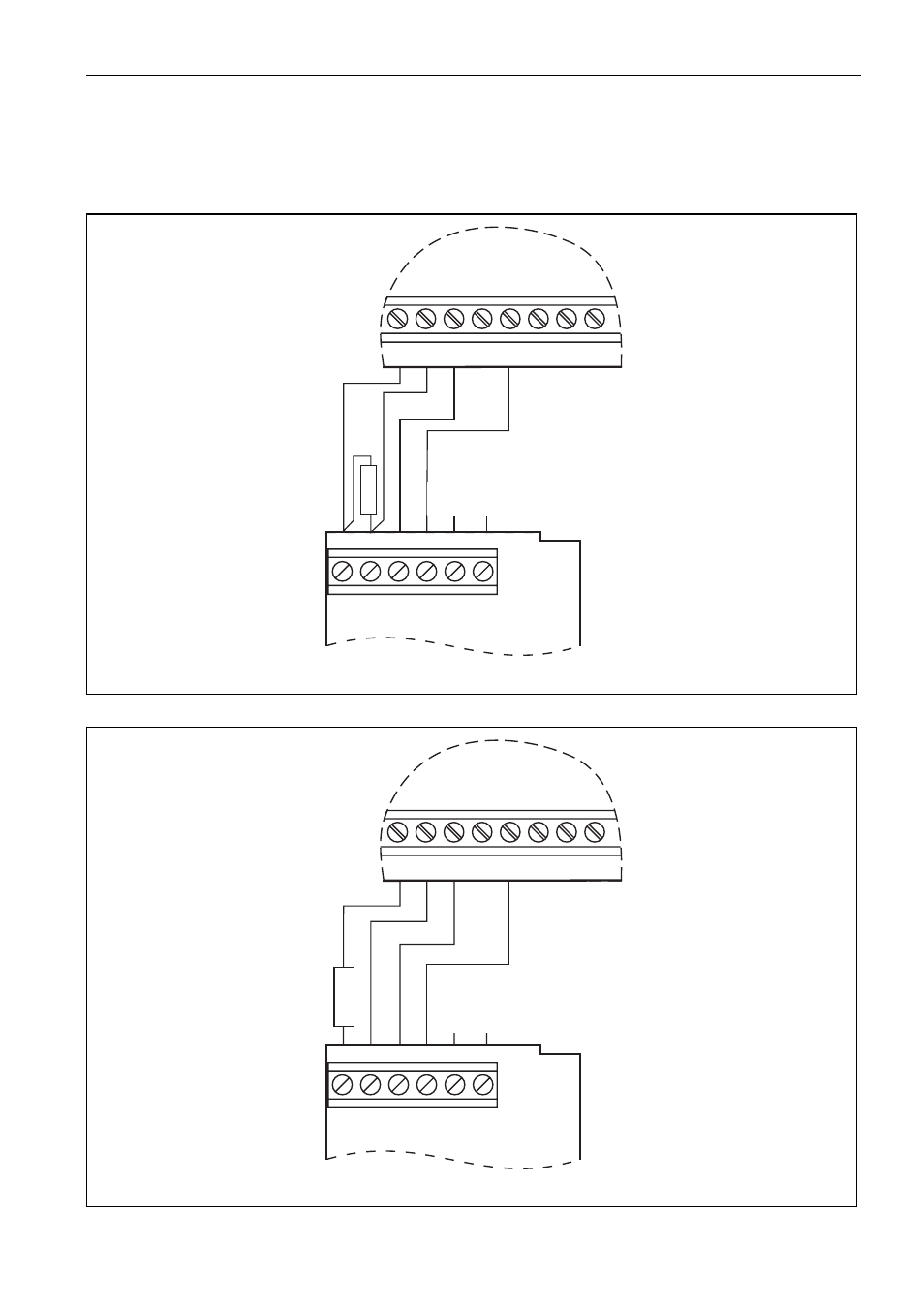

Abb. 9. Anschluss an die Zentrale des Melders NO in der Konfiguration EOL.
EOL/NC
NC
TMP
COM 12V
NC
TMP
2,2k
CA-10
COM
COM
Z2
Z3
Z4
Z5
Z1 COM
Abb. 10. Anschluss an die Zentrale des Melders NC in der Konfiguration EOL.
Speisung
Speisung
