Bedienteil des Bereichs 1 – als Eingang 10 usw. (siehe: Abbildung 7). Bei vier Bedienteilen
verfügt die Zentrale also über 16 Linien. Man kann aber auch z.B. wenigere Bedienteile und
ein Modul der Linien anschließen.

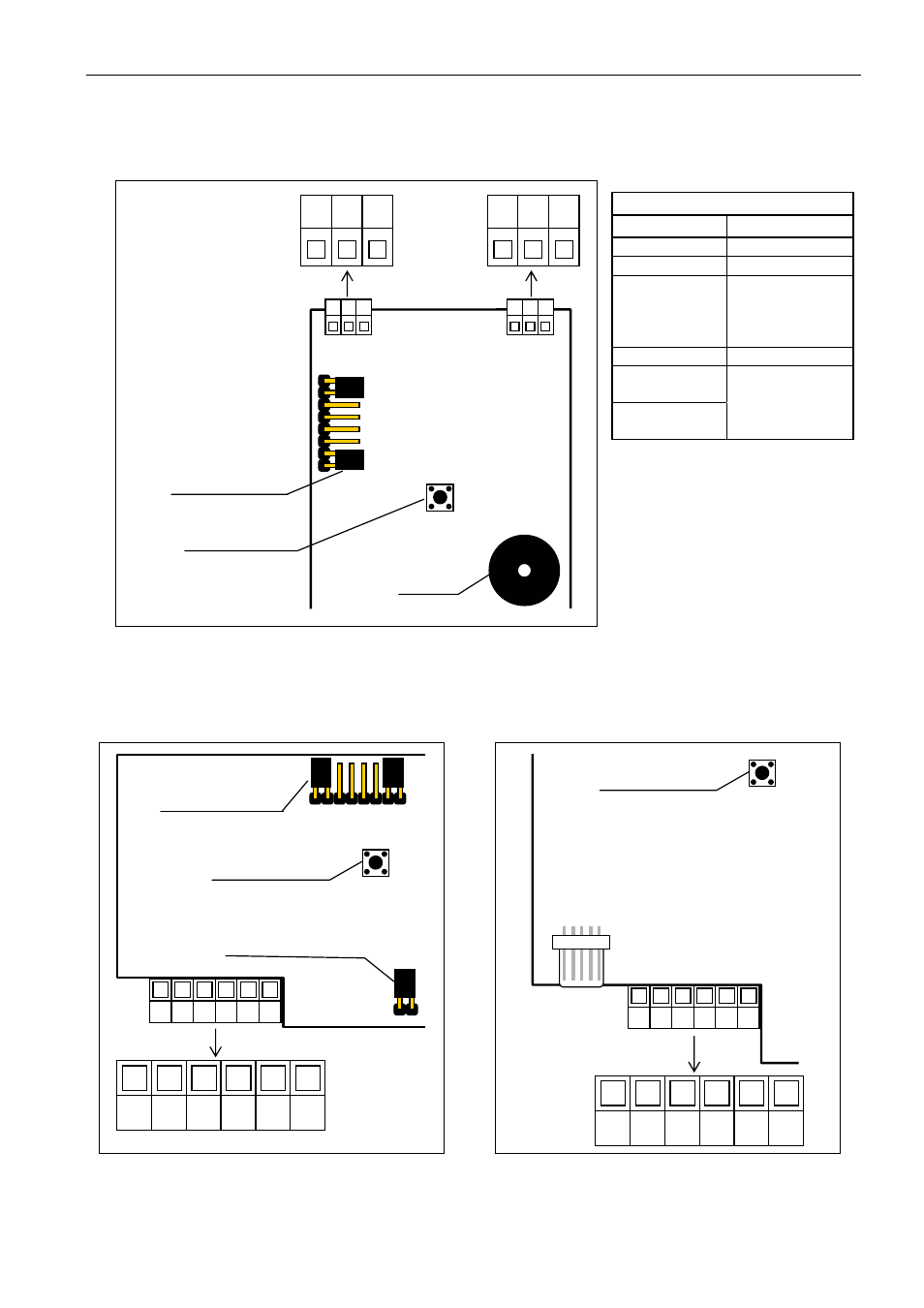

Abbildung 5. Ansicht der Platine des

Bedienteils CA-10 KLCD.

+KPD CLK DATA Z1 COM Z2

Sabotagekontakt

RS-232

Abbildung 4. Ansicht der Platine des

Bedienteils CA-10 KLED.

+KPD CLK DATA Z1 COM Z2

Steckbrücke der
Tastaturbeleuchtung

D C B A

Steckbrücken der
Bedienteiladresse

Sabotagekontakt

Abb 3. Ansicht der Platine des Bedienteils

CA-10 KLED-S.

D

C

B

A

Summer

Sabotagekontakt

Zusätzliche
Systemeingänge

Z2 COM Z1

KPD CLK DTA

KLEMMEN

BEDIENTEIL

ZENTRALE

KPD +KPD
DTA DATA

CLK

CLK1

oder CLK2
oder CLK3
oder CLK4

COM COM

Z1 – an

Melder

Z2 – an

Melder

Zusätzliche
Systemeingänge
