Seite 26

24
SATEL
Anleitung für den Errichter
2EOL/NC
NC
TMP
COM 12V
NC
TMP
1,1k
1,1k
CA-10
COM
COM
Z2
Z3
Z4
Z5
Z1 COM

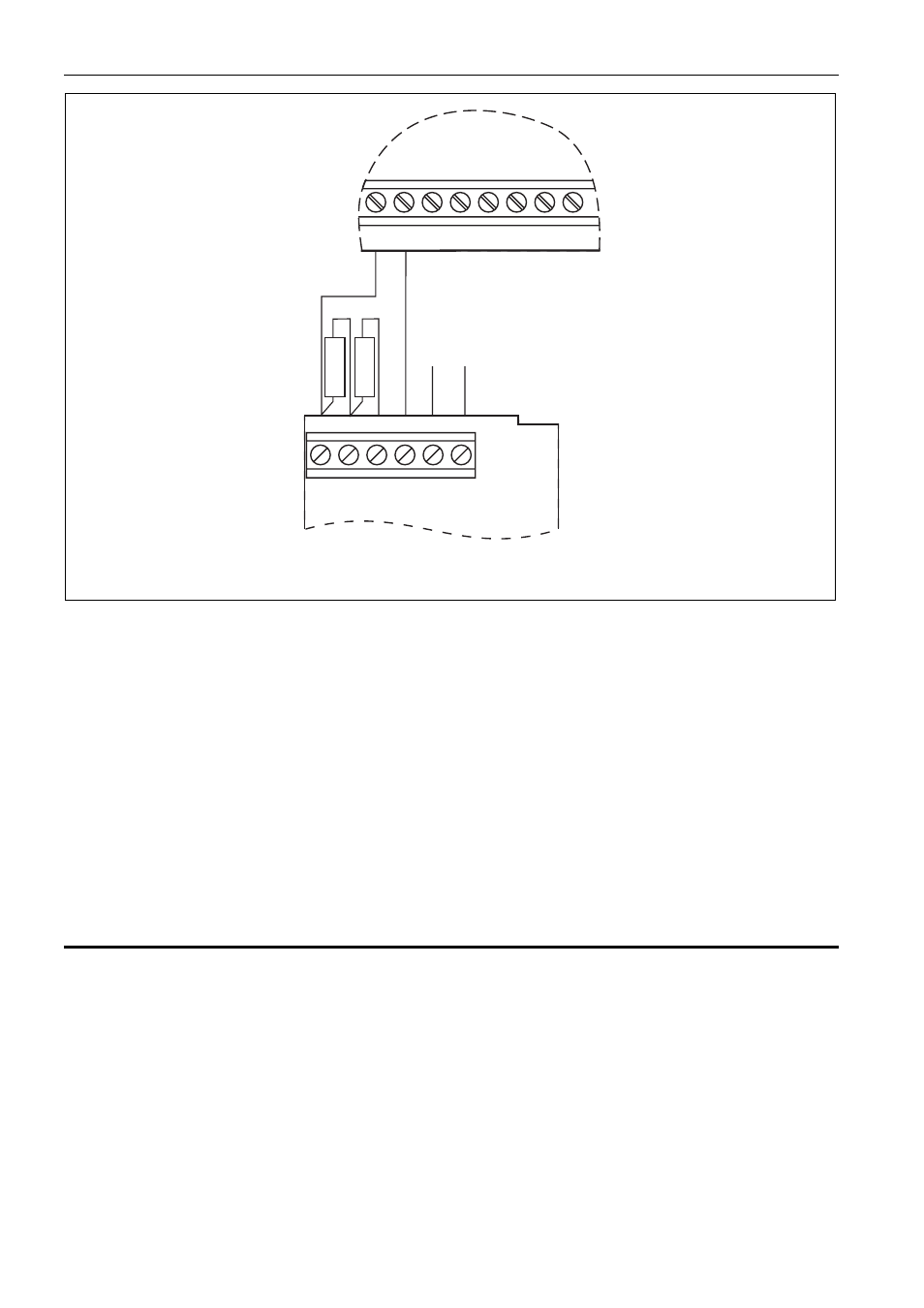

Abb. 11. Anschluss an die Zentrale des Melders NC in der Konfiguration 2EOL (der Melder
NO wird auf dieselbe Weise angeschlossen).
Die Abbildungen zeigen die Anschlussweise von Meldern an verschieden konfigurierte
Linien. Die Trennung der Masse der Melderspeisung von der Masse des Signals eliminiert
den ungünstigen Einfluss der Leitungsresistenz. Wenn man annimmt, dass die Leitung nicht
sehr lang ist und dass nur ein Melder an sie angeschlossen ist, kann man die Installation
vereinfachen und die Masse der Speisung (COM) und des Signals in einer Leitung führen.
Die Melder NO und NC in der 2EOL Konfiguration werden identisch angeschlossen, wichtig
ist nur, dass in der Zentrale richtig angegeben wird, welcher Melder an die Linie
angeschlossen ist (2EOL/NO oder 2EOL/NC).
Bemerkungen zu den Abbildungen:
•
Zum Sabotekontakt des Systems sollen auch die Sabotagekontakte der Signalgeber, des
Gehäuses der Zentrale usw. (Linie vom Typ NC) eingeschaltet werden.
•
In den Abbildungen 8, 9 und 10 wurde angenommen, dass der Eingang 2 eine
Sabotagelinie ist (programmiert als 24
H SABOTAGE
).
Anschluss der Signalgeber
Die Anschlussweise der Signalgeber (Belastungen) ist in den Abbildungen 12 und 13
dargestellt.
Die Zentrale CA-10 kann Signalgeber beliebiger Art ansteuern. Jeder Ausgang kann 41
verschiedene Aufgaben erfüllen. Dadurch ist das System sehr flexibel und kann an fast jede
Situation angepasst werden. Werden im System Signalgeber installiert, dann müssen die
entsprechenden Ausgänge als Alarmausgänge programmiert werden.
Bei Signalgebern, die nach dem Anlegen der Spannung alarmieren, ist es am einfachsten,
einen der Ausgänge OUT1 bis OUT4 als Alarmausgang zu verwenden. In diesem Fall ist die
Klemme "+ Einspeisung" des Signalgebers an den entsprechenden Ausgang OUT, und die
"Masse" des Signalgebers an den Port COM der Zentrale anzuschließen. Auf diese Weise
können bis zu vier unabhängige Signalgeber angeschlossen werden bzw. ein akustischer
und ein optischer Signalgeber, wenn man einen der Ausgänge zum Betrieb für eine
bestimmte Zeit und den anderen zum Betrieb bis zum Ausschalten programmiert.
Speisung
