102 2 Montage und technische Daten
2.3 Sof
tw
a
re
-Set
up
Untermenü „Einstellung.“
Die Konfigurationsfelder im Untermenü „Einstellung.“ beinhalten:
„ Auto DRO counts: Kleinste Messschritte bis Anzeige automatisch
von Grafik-Modus auf Positionsanzeige-Modus umschaltet.
„ Externe Aktivierung der Funktion „Achsen nullen“ für die X-, Y-, Z-
und Y-Achse. Ermöglicht es, Achsen über Null-Knöpfe am
Messgerät extern zu nullen.
„ Vmax (Imp/s): Überschreiten der maximalen Eingangsfrequenz
durch eine zu hohe Verfahrgeschwindigkeit des Messgeräts kann zu
Messfehlern führen. Messfehler werden durch Fehlermeldungen
des Messgeräts, wenn sich die Werte des Messgeräts sehr schnell
ändern, vermieden.
Um die Messgerät-Einstellungen im Untermenü „Einstellung.“ zu
konfigurieren:
U MENÜ/SETUP drücken, um das Menü SETUP zu öffnen; Option
„Einstellung.“ markieren;
U Datenfeld „Auto DRO Cnts“ markieren. Eingabe der zu
verfahrenden Messschritte (Achsenbewegung), bis Anzeige
automatisch von Grafik-Modus auf Positionsanzeige-Modus
umschaltet;
U Das Auswahlfeld „X, Y. oder Z Extern 0“ markieren und Softkey JA
oder NEIN drücken, um die externe Achsen-Null-Funktion über das
externe Messgeräte zu aktivieren oder deaktivieren;
U Das Datenfeld „Vmax (Imp/s)“ markieren und die
Höchstgeschwindigkeit Vmax (Auflösungsschritte oder Impulse pro
Sekunde) eingeben. Beispielsweise führt eine
Höchstgeschwindigkeit von 50.000 bei einer Kanalauflösung von
0,001 zu einer Warnmeldung, wenn sich das Messgerät schneller
als 50 mm pro Sekunde bewegt;
U Taste FINISH drücken, um die Parameter zu speichern und zum
Menü SETUP zurückzukehren.

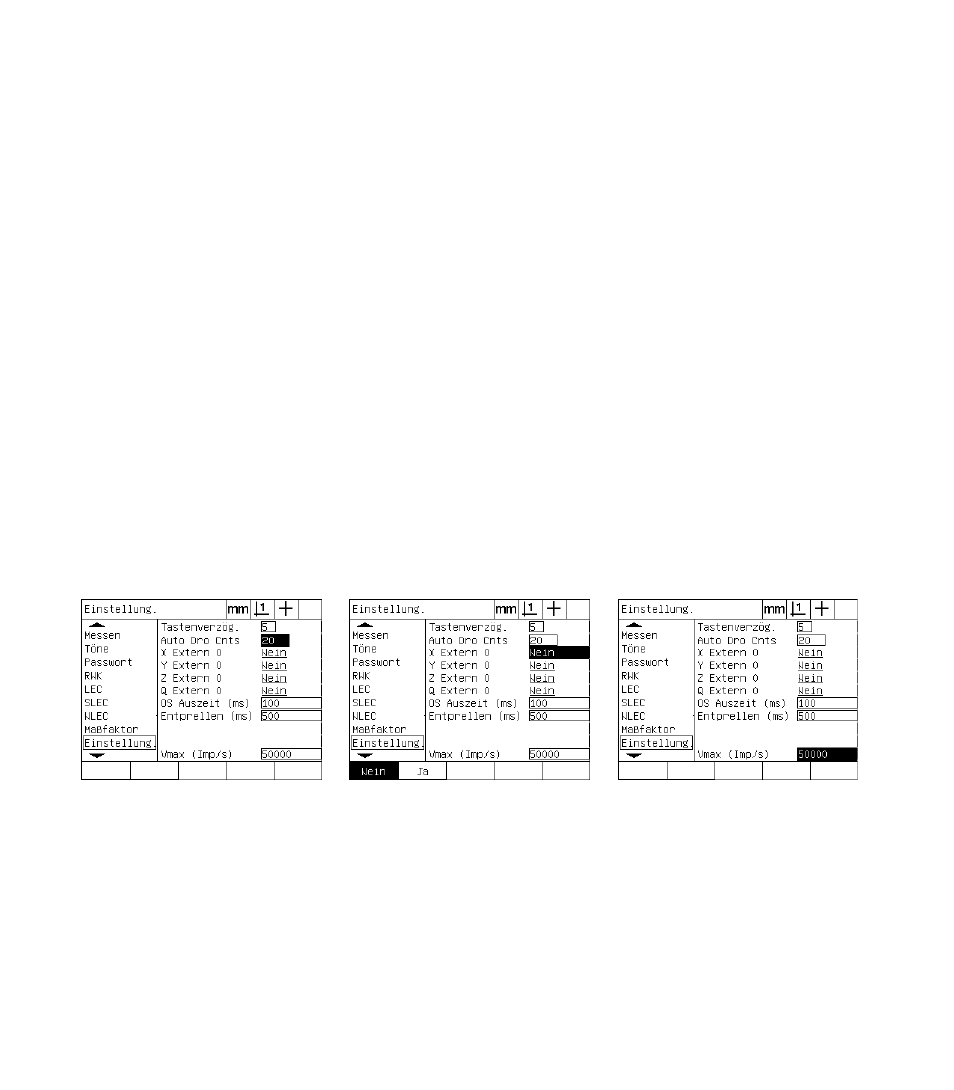

Eingabe Auto DRO counts Externes Nullen für alle Achsen
aktivieren oder deaktivieren Vmax in Zählschritten pro Sekunde
eingeben
