22 1 Bedienung
1
.2 Gr
undfunktionen der ND 120
0 LCD-Anzeige und Softkey-Belegung
Die LCD-Anzeige der ND 1200 zeigt Informationen in einer von vier
Betriebsarten:
„ IST-Position Zeigt die aktuellen Achsenpositionen
„ Auswertungsmodus: Der Bildschirm kann zwischen zwei
Anzeigen umgeschaltet werden, die alle Messergebnisse und die
Datenwolke der aufgenommenen Punkte zeigen.
„ Messmodus: Zeigt den Konturelement-Typ, die aufgenommenen
Punkte und die aktuellen Achsenpositionen während des
Messvorgangs
„ Setup-Modus: Zeigt Installations- und Setup-Menüs der ND 1200
Die Softkeys ändern sich entsprechend den auf dem Bildschirm
angezeigten Aktivitäten.
Anzeige „IST-Position“ und Softkeys
Die Anzeige „IST-Position“ enthält:
„ Links eine Liste der gemessenen Konturelemente
„ Rechts oben die Maßeinheit, den aktuellen Bezugspunkt und die Art
der Punkterfassung (Fadenkreuz oder optischer Kantensensor)
„ Die aktuellen Positionen aller Achsen
„ Status der Teileausrichtung: ein kleines Rechteck über dem Achsen-
Buchstaben zeigt an, dass das Teil an einer Messachse ausgerichtet
ist (Ausrichtung wurde durchgeführt)
„ Softkey-Funktionen für die Auswahl von Fadenkreuz oder
optischem Kantensensor und der Funktion „Lernen“ (kalibrieren) für
die optische Kantenerkennung (optional)
Die Menüs Installation und Setup sowie die Softkeys
werden im 2. Kapitel: Montage, Setup und technische
Daten beschrieben.

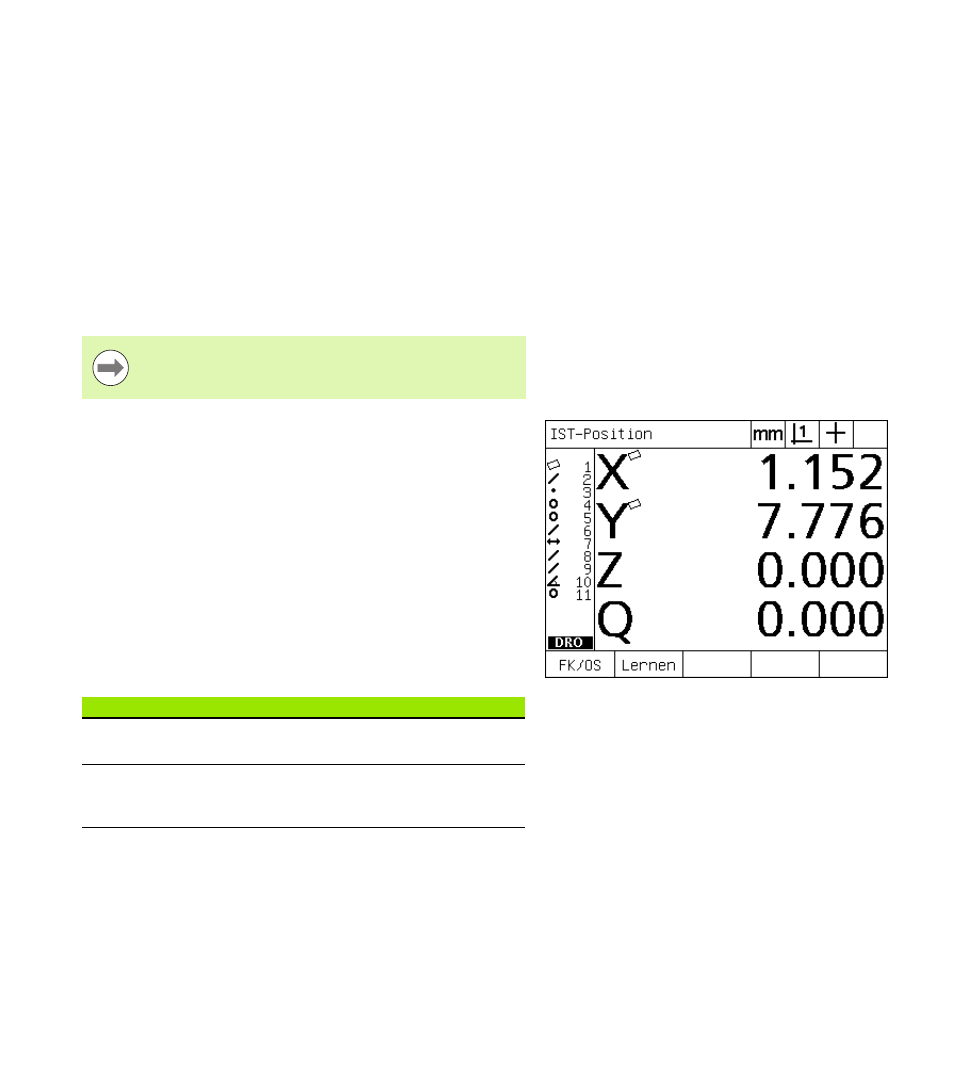

Anzeige „IST-Position“ mit den aktuellen
Achsenpositionen
SOFTKEYS Funktion
FK/OS Umschalten zwischen Fadenkreuz und
optischem Kantensensor
Lernen Öffnet das Lichteinstellungsfenster für die
optische Kantenerkennung. Meldungen auf
dem Bildschirm führen Sie durch den Vorgang
