2 Montage und technische Daten
2.2 Montag
e der Har
d
w
a
re
2.2 Montage der Hardware
Die ND 1200 kann einfach in vielen Messeinrichtungen montiert
werden. In diesem Abschnitt wird die Montage der Geräte-Hardware
beschrieben.

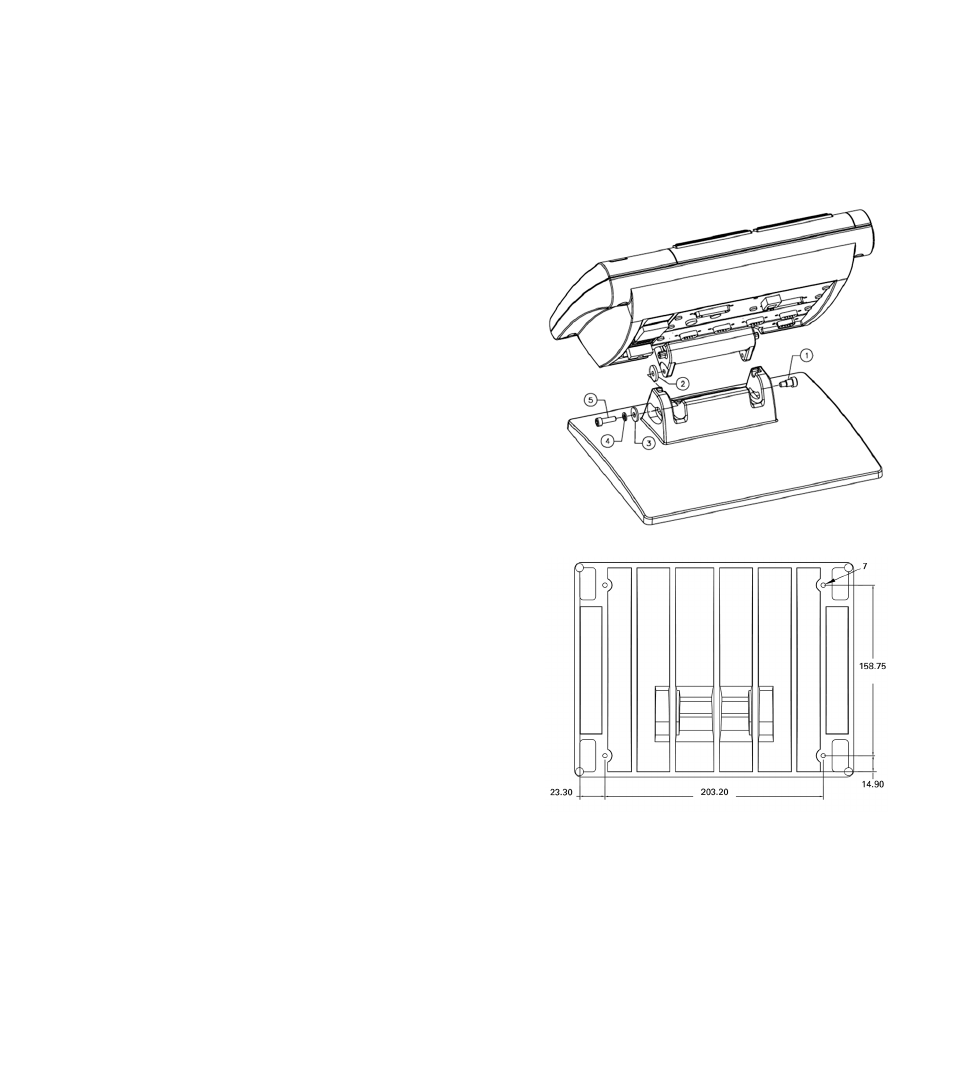

Zusammenbau des Montagefußes
Die ND 1200 wird mit einer Passschraube, einer Kopfschraube und
passenden Unterlegscheiben in den Schwenkschlitzen des
Montagefußes befestigt.
Die ND 1200 wie dargestellt am Montagefuß befestigen und dann die
Kopfschraube (5) und Unterlegscheiben (3 und 4) so anziehen, dass
die ND 1200 in der gewünschten Schwenkposition fixiert ist.
U
Passschraube (1) festziehen;
U
Die Kopfschraube (5) und Unterlegscheiben (3 und 4) so anziehen,
dass die ND 1200 in der gewünschten Schwenkposition fixiert ist;
U
Die ND 1200 auf die gewünschte Schwenkposition einstellen.
Platzierung auf der Arbeitsfläche und Montage
Die ND 1200 auf eine flache, stabile Fläche stellen oder mit den vier
10/32-Schrauben und dem rechts dargestellent Lochmuster von unten
auf einer stabilen Fläche festschrauben.
Die Abmessungen sind in Millimetern angegeben.
Zusammenbau des Montagefußes
Montage-Lochmuster
