ND 1200 QUADRA-CHEK 49
1
.4 Messung v
on K
ont
ur
element
e

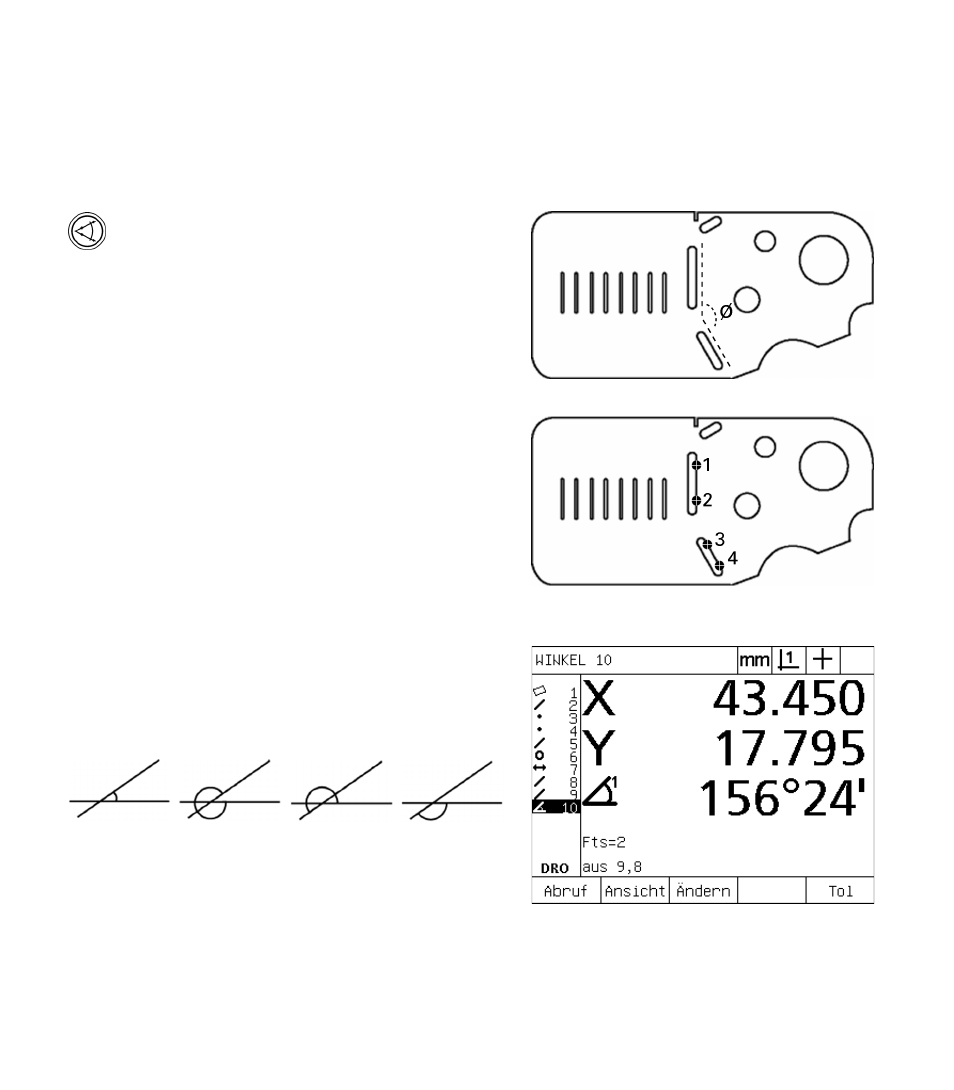

n Winkel messen
Mindestens 4 gleichmäßig auf den Schenkeln eines Winkels verteilte
Punkte sind erforderlich, um einen Winkel zu messen. Maximal 100
Punkte können auf den zwei Winkelschenkeln aufgenommen werden.
Wenn die mindestens erforderlichen zwei Punkte pro Winkelschenkel
aufgenommen sind, können zusätzliche Punkte zwischen den beiden
Schenkeln beliebig verteilt werden. Zum Beispiel könnte der erste
Schenkel durch 4 Punkte und der zweite durch 8 Punkte definiert
werden.
U Taste WINKEL MESSEN drücken. Es erscheint der
Bildschirm „Winkel messen“. Taste zweimal
drücken, um eine Reihe von Winkeln mit der Funktion
Auto-Wiederholung zu messen;
U Den Tisch so verschieben, dass sich das Fadenkreuz
über mindestens zwei gleichmäßig auf einem
Schenkel verteilten Punkten befindet und Taste
ENTER drücken, um jeden Punkt aufzunehmen;
U Taste Finish drücken, um die Messung des ersten
Schenkels abzuschließen;
U Den Tisch so verschieben, dass sich das Fadenkreuz
über mindestens zwei gleichmäßig auf dem anderen
Schenkel verteilten Punkten befindet und die Taste
ENTER drücken, um jeden Punkt aufzunehmen;
U Taste FINISH drücken, um die Winkel-Messung
abzuschließen. Der Winkel und der Scheitelpunkt des
Winkels werden angezeigt. Der Winkel und die
Schenkel des Winkels werden zur Elementliste
hinzugefügt;
U Mit dem Softkey ÄNDERN können Sie den Winkeltyp
ändern.
Folgende Winkeltypen gibt es:
„ Einge.: Eingeschlossener Winkel (W1)
„ 360-W1: 360 Grad - eingeschlossener Winkel
„ 180+A1: 180 Grad + eingeschlossener Winkel
„ 180-A1: 180 Grad - eingeschlossener Winkel
Nuten bilden einen Winkel (
ø ) auf dem Teil
Die beiden Schenkel eines Winkels werden auf dem
Teil erfasst
Der Winkel und der Scheitelpunkt des Winkels
werden gezeigt. Der Winkel und die Schenkel des
Winkels werden zur Elementliste hinzugefügt.
Einge. (W1) 360 - W1 180 + W1 180 - W1
