ND 1200 QUADRA-CHEK 51
1
.5 Definier
en v
on K
ont
ur
element
e
n Beispiel für die Definition eines Konturelements
In diesem Beispiel wird ein Kreis definiert:
U Taste MESSEN für das gewünschte Konturelement
drücken. In diesem Beispiel wird die Taste KREIS
MESSEN gedrückt und es erscheint das Untermenü
„Kreis messen“;
U Softkey DEFIN. drücken, um die Eingabemaske für die
Definition zu öffnen. In diesem Beispiel wird „Kreis
definieren" angezeigt;
U Die gewünschten Parameter für das Konturelement
eingeben. In diesem Beispiel werden die Lage des
Kreises und der Durchmesser (oder Radius) in die
Datenfelder X, Y, Z und D eingegeben;
U Taste FINISH drücken. Auf dem Bildschirm wird ein
neues Konturelement angezeigt und der Elementliste
hinzugefügt.

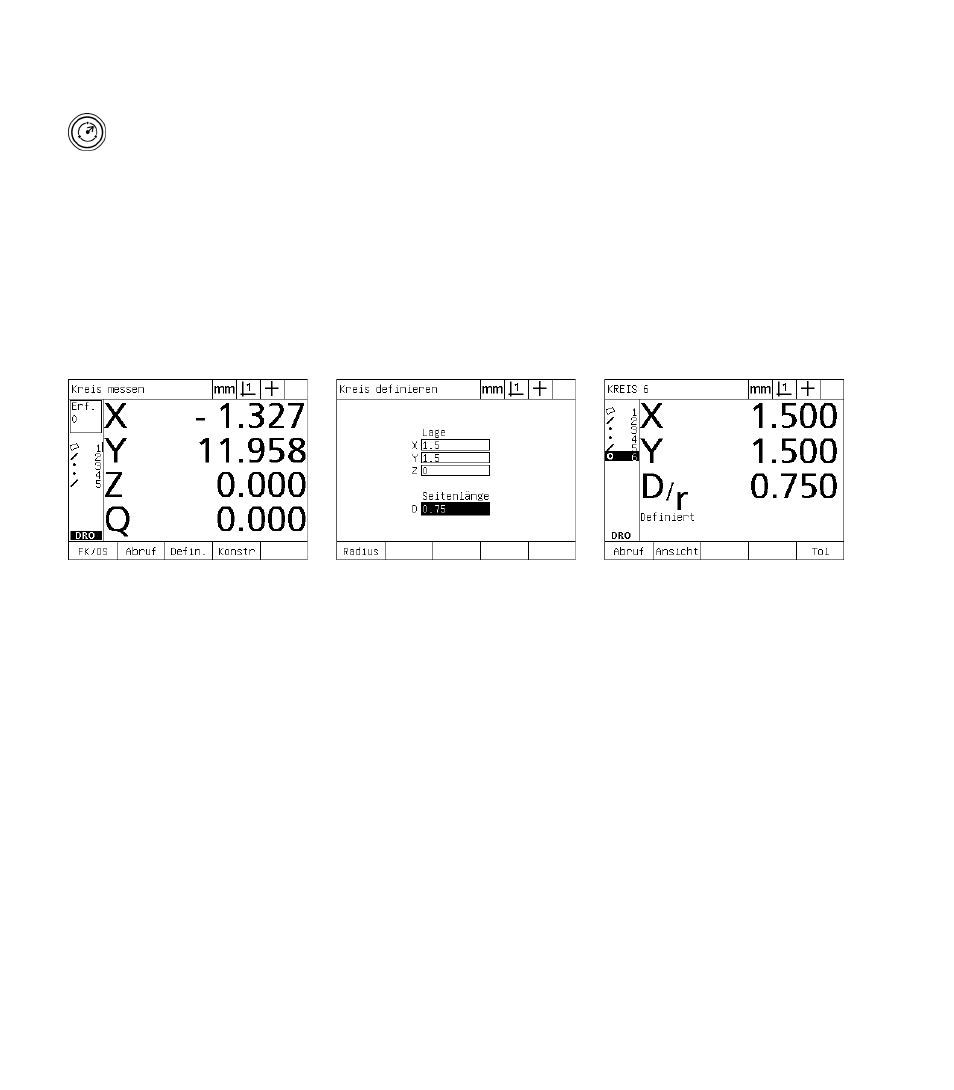

Taste KREIS MESSEN wurde gedrückt Die Lage des Kreises und der
Durchmesser werden eingegeben Ein neuer Kreis wird in der Elementliste
angezeigt
