ND 1200 QUADRA-CHEK 37
1
.3 Messung v
orber
eit
e
n Ausrichtgerade und Werkstückkante für Punktkonstruktion
erfassen
Erfassen Sie eine Ausrichtgerade an der Werkstückunterkante und
eine Gerade an seiner linken Seite. Mithilfe dieser Geraden wird ein
Bezugspunkt konstruiert.
Ausrichten des Werkstücks mit der Unterkante an der X-Achse
U Taste AUSRICHTUNG drücken;
U 3 Punkte entlang der Unterkante aufnehmen (Punkt
1, 2 und 3);
U Taste FINISH drücken, um die Ausrichtgerade zu
erstellen.
Antasten einer Gerade auf der linken Seite
U Taste GERADE drücken;
U 3 Punkte auf der linken Seite aufnehmen (Punkt 4, 5
und 6);
U Taste FINISH drücken, um die zweite Gerade zu
erstellen.
Die Ausrichtgerade und die Gerade auf der linken Seite werden nun in
der Elementliste links in der Anzeige „IST-Position“ angezeigt. Die
Konstruktion des Punktes mithilfe dieser Konturelemente wird auf der
nächsten Seite erläutert.

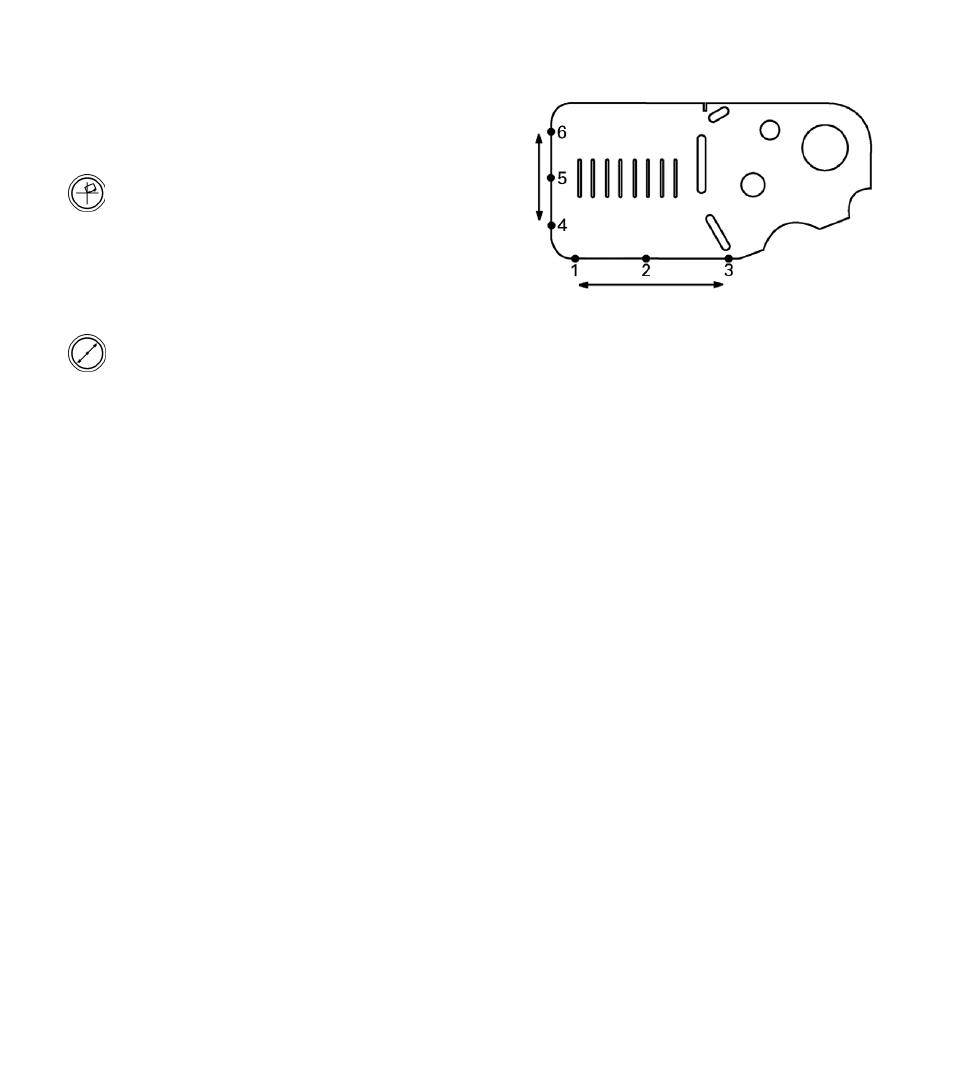

Ausrichtung an der Unterkante und Erfassen einer
Geraden auf der linken Seite.
