ND 1200 QUADRA-CHEK 45
1
.4 Messung v
on K
ont
ur
element
e
n

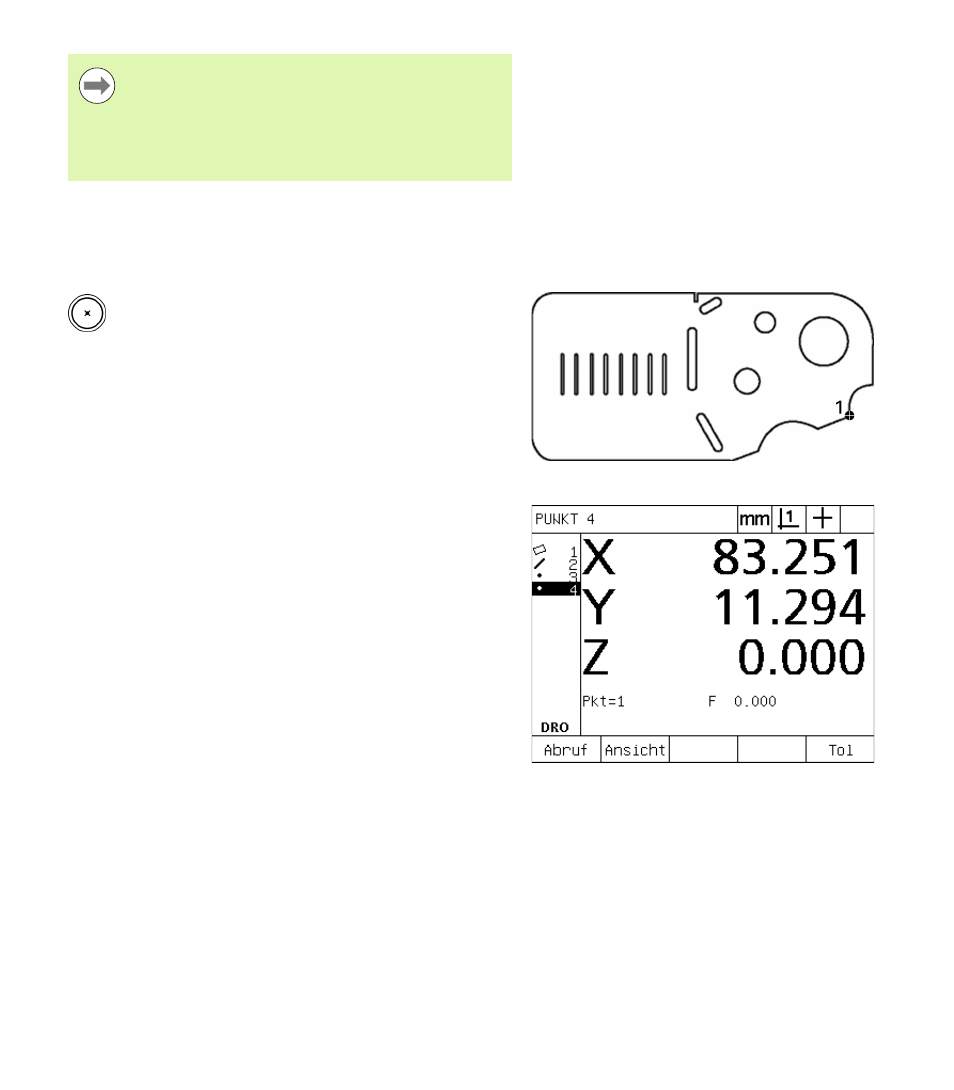

Punkte messen
Punkte sind das am einfachsten zu messende Konturelement. Nur ein
Punkt ist erforderlich, um die Lage eines Punkts zu definieren.
Maximal 100 Punkte können erfasst werden. Das System bildet
daraus zur Messung eines einzigen Punktes einen Mittelwert.
U Taste PUNKT MESSEN drücken. Es erscheint das
Untermenü „Punkt messen“ Taste zweimal drücken,
um eine Reihe von Punkten mit der Funktion Auto-
Wiederholung zu messen;
U Den Tisch so verschieben, dass sich das Fadenkreuz
über dem gewünschten Punkt befindet und die Taste
ENTER drücken;
U Taste FINISH drücken, um die Messung
abzuschließen. Die Lage des Punktes wird angezeigt
und das Konturelement „Punkt“ wird der
Elementliste hinzugefügt.
Die Beispiele zeigen die Erfassung und Messung von
Konturelementen mithilfe der definierten Punktzahl mit
der voreingestellten Mindestpunktzahl, die für jeden
Konturelement-Typ erfasst wird. Die Anzahl der für jeden
Konturelement-Typ erforderlichen Punkte kann im
Untermenü „Messung einrichten“ geändert werden
(siehe 2. Kapitel: Montage, Setup und technische Daten).
Ein Punkt wird auf dem Teil aufgenommen.
Die Lage des Punktes wird angezeigt und das
Konturelement „Punkt“ wird der Elementliste
hinzugefügt.
