122 2 Montage und technische Daten
2.3 Sof
tw
a
re
-Set
up
Anzeigeformat
Das Untermenü „Anzeige“ enthält Daten und Auswahlfelder zur
Konfiguration der Auflösung und anderer Anzeigeparameter.
Bildschirmanzeige
Die Konfigurationsfelder im Untermenü umfassen:
„ Auflösungen für lineare und Winkelmessungen
„ Maßeinheiten für „Start linear“ und “Start angular“
„ Auswahl des Trennzeichens (Punkt oder Komma)
„ Aktuelle Winkelanzeige
„ Auflösungen der Winkelanzeige für die Q-Achse
„ Angezeigte Winkel für Winkelmessungen
Um die Anzeige-Einstellungen zu konfigurieren:
U MENÜ/SETUP drücken, um das Menü SETUP zu öffnen; dann die
Option „Anzeige“ markieren;
U Die Datenfelder „MM“ und „Zoll“ markieren und die Indexzahl für
die Auflösung bei jeder Maßeinheit eingeben. Bei Eingabe der
Indexzahl 0.001 wird beispielsweise die Anzeige MM oder Zoll auf
3 Dezimalstellen gerundet;
U Das Auswahlfeld „GMS“ markieren und die Indexzahl Grad/
Minuten/Sekunden eingeben. Zum Beispiel wird bei der Indexzahl
0.01 die Anzeige 30
° 20’45” auf 30 ° 21’ gerundet;
U Das Datenfeld „DG“ markieren und die Indexzahl Dezimalgrad
eingeben. Zum Beispiel wird bei der Indexzahl 0.01 die Anzeige
330.786 Grad auf 30.79 gerundet.

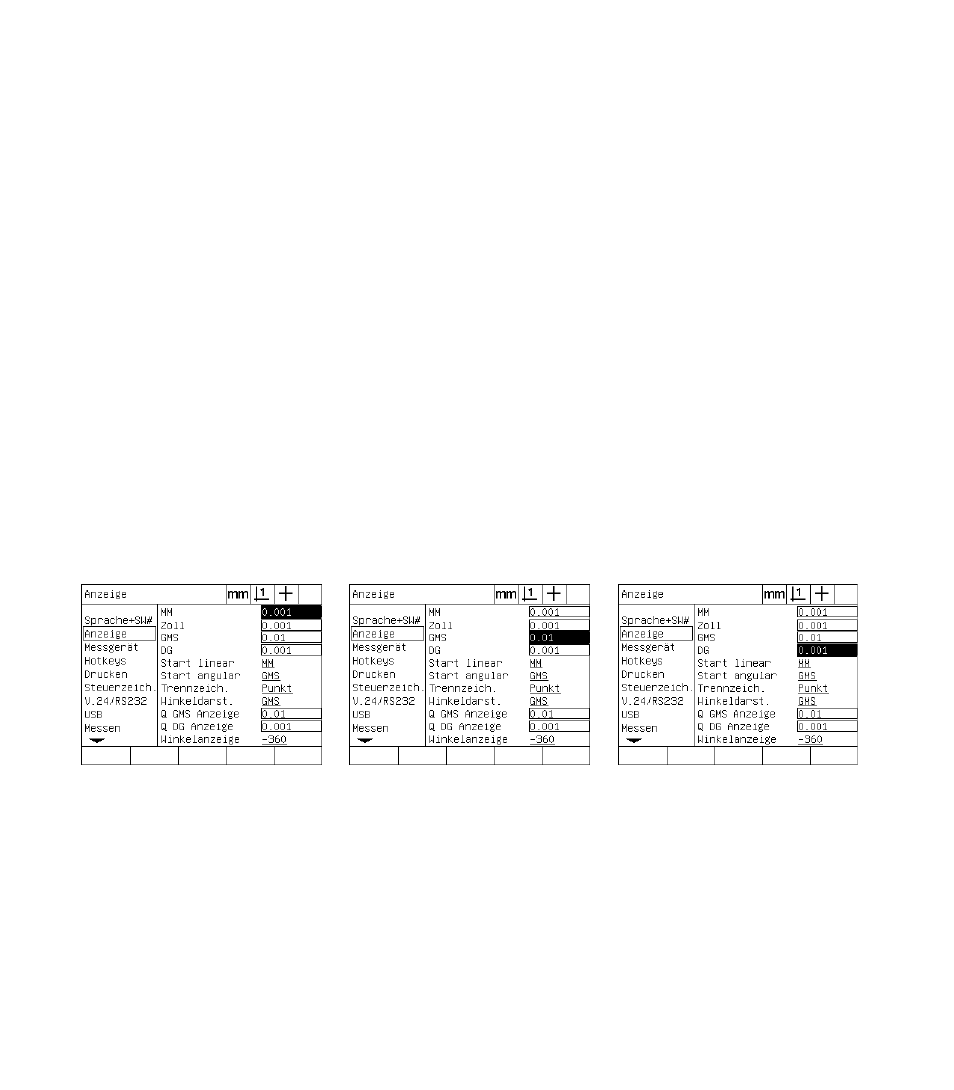

Die Auflösungs-Indexzahl für lineare
Messungen eingeben. Die Auflösungs-Indexzahl für
Winkelmessungen in Grad/Minuten/
Sekunden eingeben. Die Auflösungs-Indexzahl für
Winkelmessungen in Dezimalgrad
eingeben.
